FAパッケージソフトウェア

Traceabia

概 要

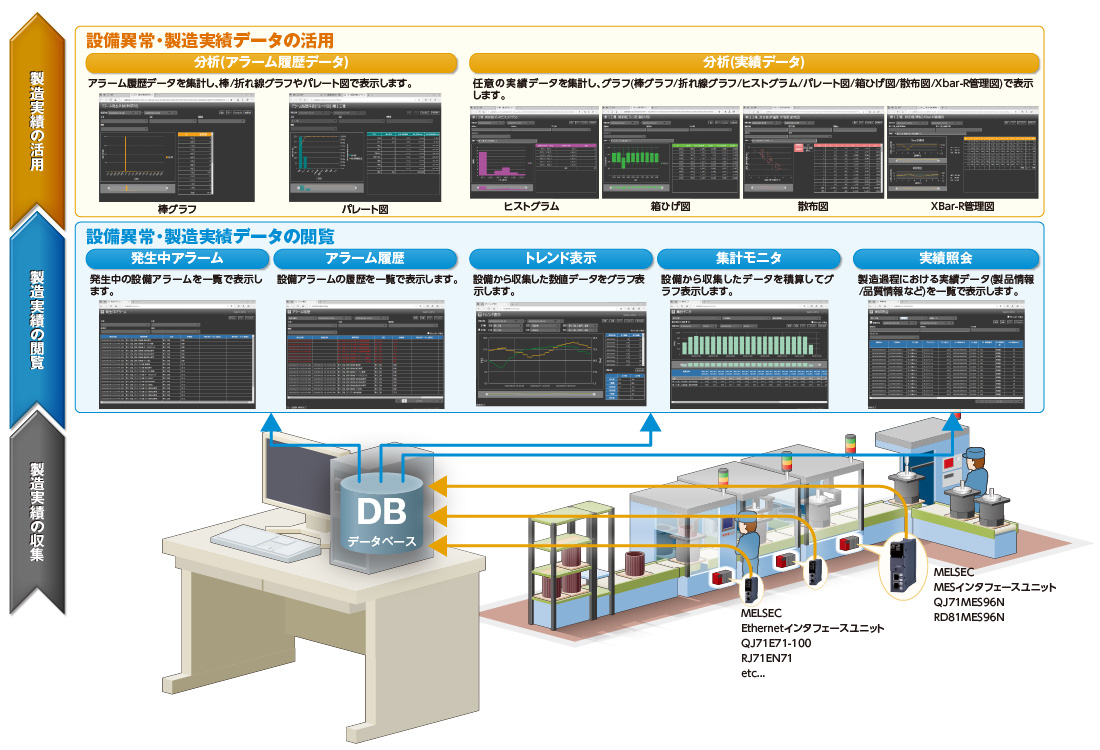

Traceabiaでトレーサビリティシステムをスピーディに構築

製造業における品質管理には、製造過程の履歴や部材の構成を把握するなどトレーサビリティ管理が必要不可欠です。
主要機能を標準化したシステムソフトウェア「Traceabia(トレサビア)」を使用して、トレーサビリティシステムを短期間で構築することができます。

特長・機能

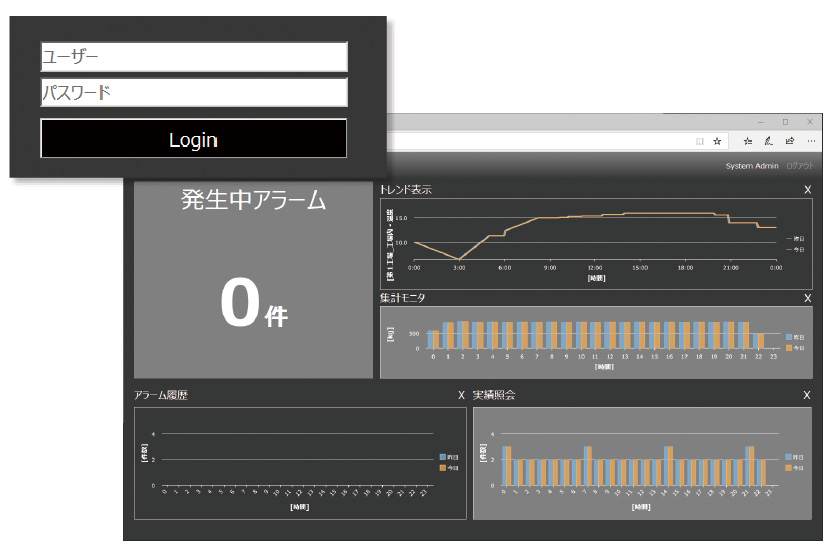

ログインとダッシュボード

ログインするとダッシュボードを表示します。 ダッシュボードは発生中のアラーム数や昨日と本日の「アラーム履歴(発生件数)」、「実績照会(データ件数)」、「トレンド表示」、「集計モニタ」をグラフで表示します。ダッシュボード画面は、ログインユーザー毎に設定できます。

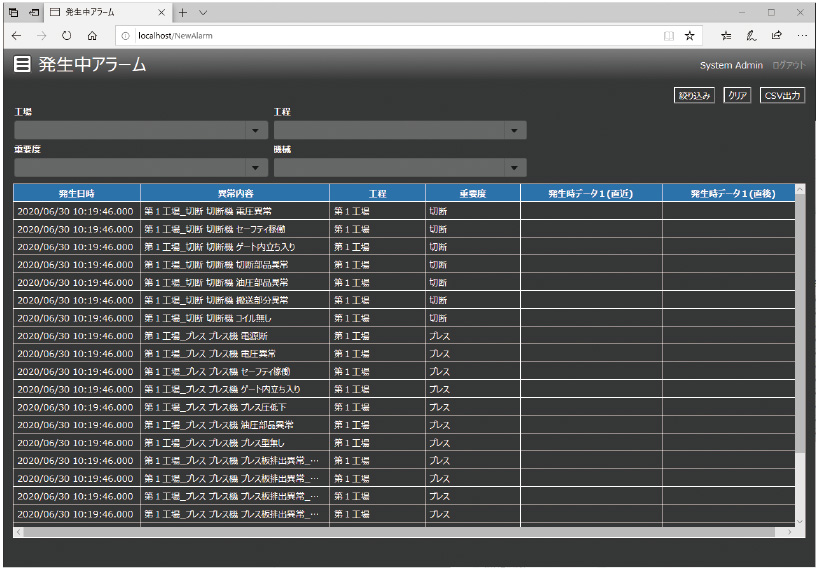

発生中アラーム

発生中のアラームをリアルタイムに表示します。

アラーム監視として使用できます。

ラインや工程、設備、重要度などの条件で絞り込みができます。

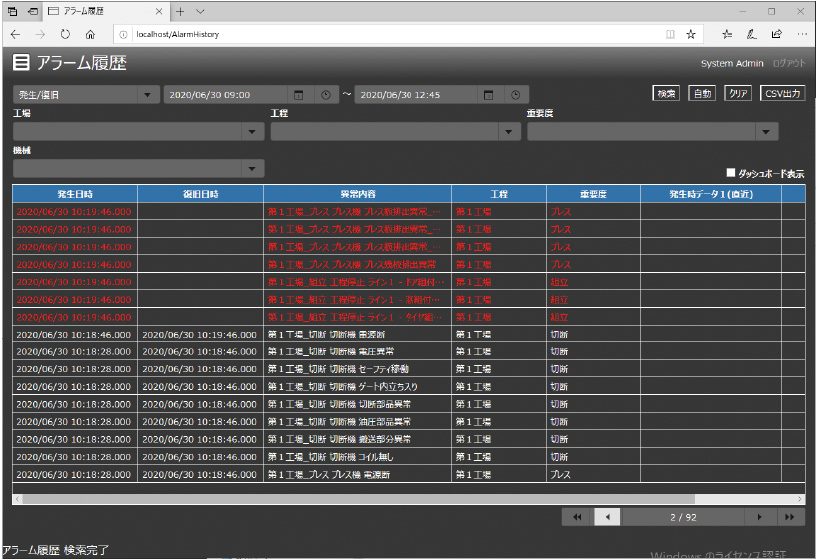

アラーム履歴

発生中を含め、アラームを履歴表示します。

発生中アラームは文字色を赤色で表示します。

ラインや工程、設備、重要度などの条件で絞り込みができます。

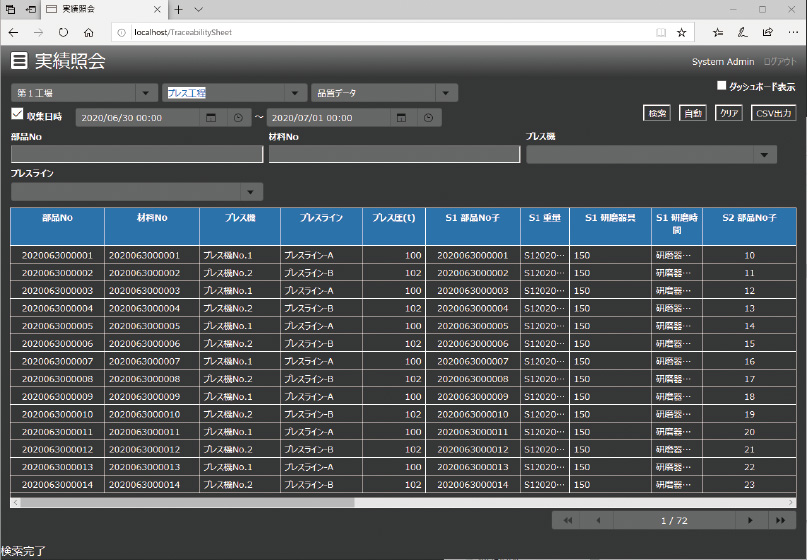

実績照会

製品情報/品質情報などの実績データを一覧で表示します。

期間や部品番号、ライン名、シリアル番号などの実績データに含まれるデータで検索することができます。

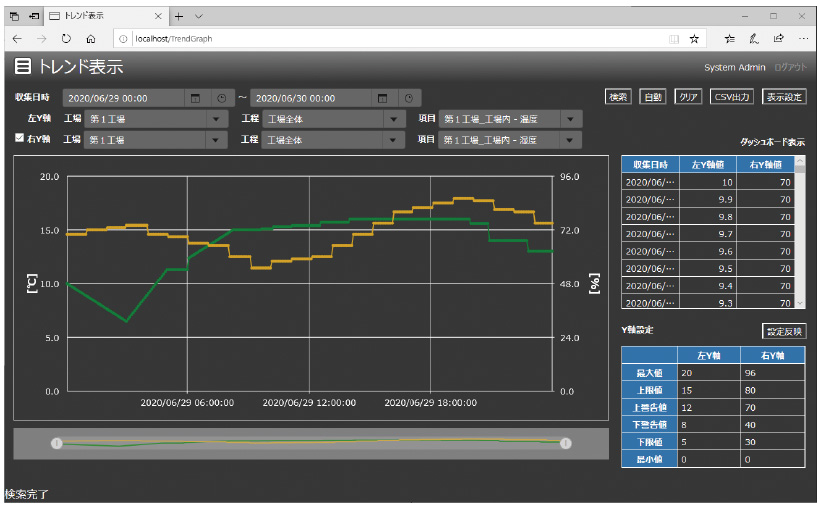

トレンド表示

温度や湿度、圧力、回転数などの設備から収集する数値データを、折れ線や棒グラフで表示します。

「表示設定」で、グラフの形状や色、設定した上限・下限値や上警告・下警告値の表示有無を変更できます。

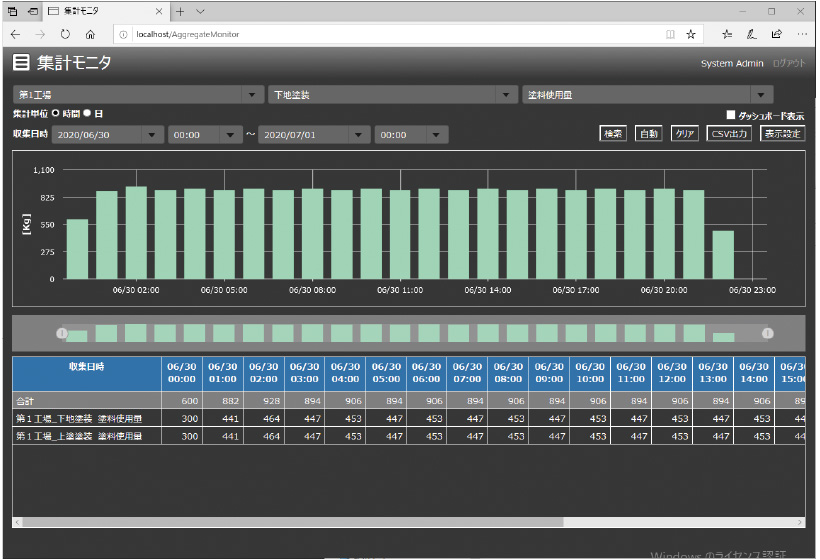

集計モニタ

設備から収集した電力や塗料などのデータを積算して、折れ線や棒グラフで表示します。

「表示設定」で、グラフの形状や色を変更できます。

分 析

「アラーム履歴」と「実績照会」のデータを、折れ線や棒グラフ、パレート図などのグラフで表示し、工程や設備の状態、品質の見える化を支援します。

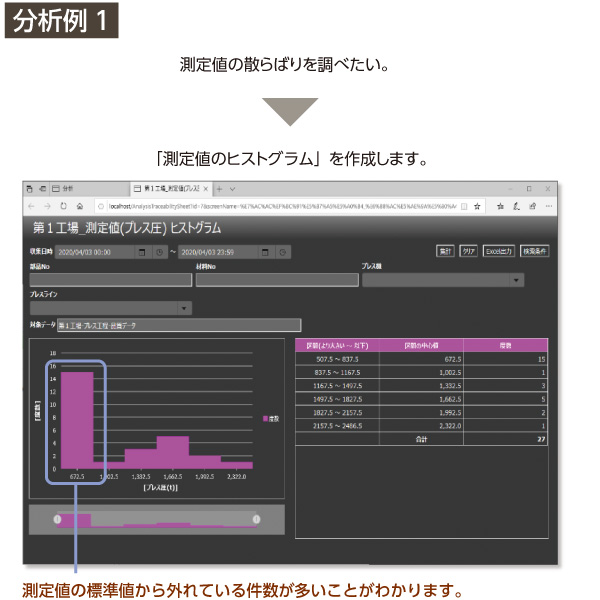

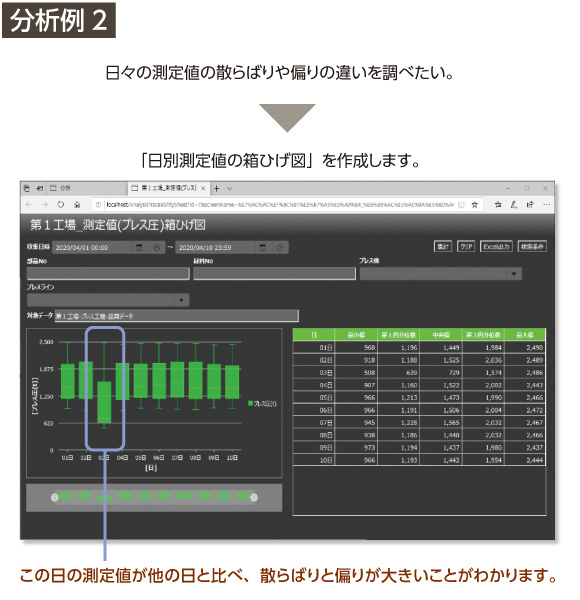

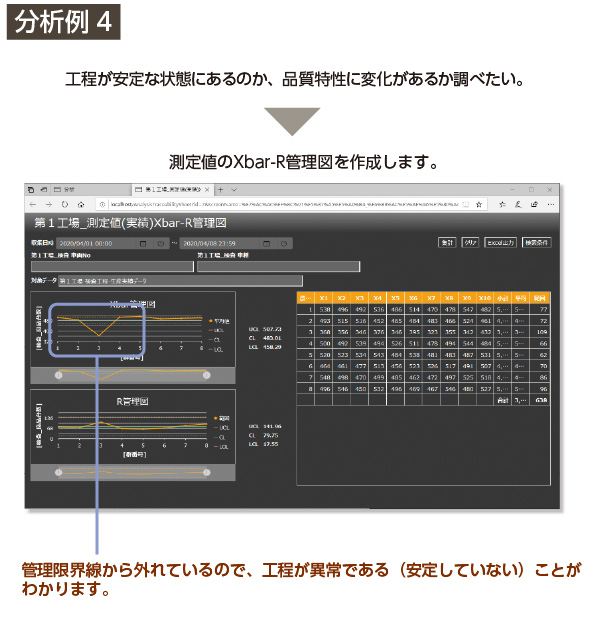

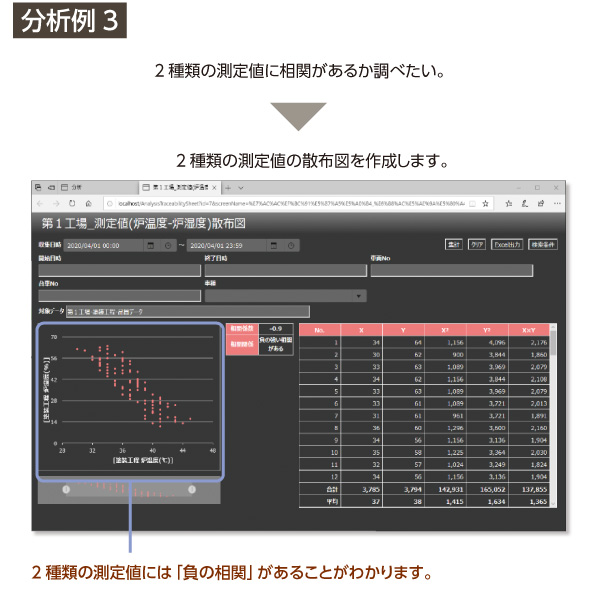

実績照会データの分析

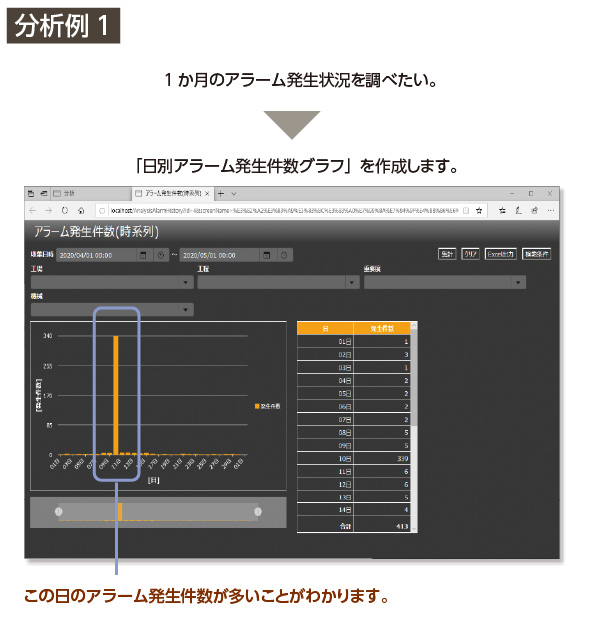

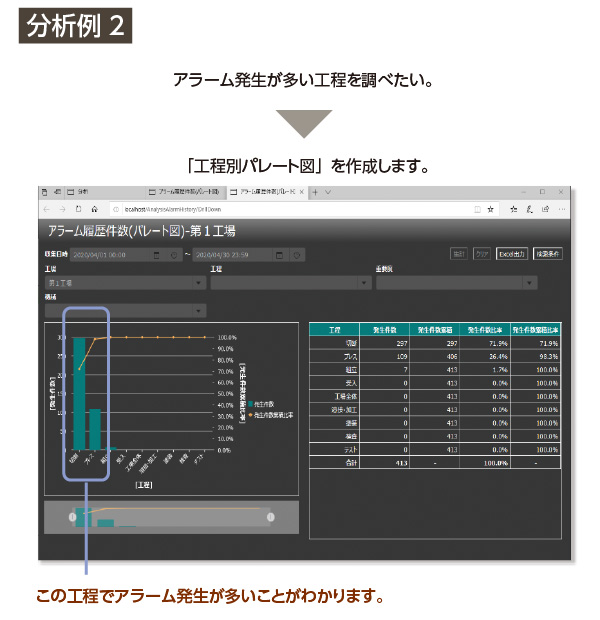

アラーム履歴データの分析

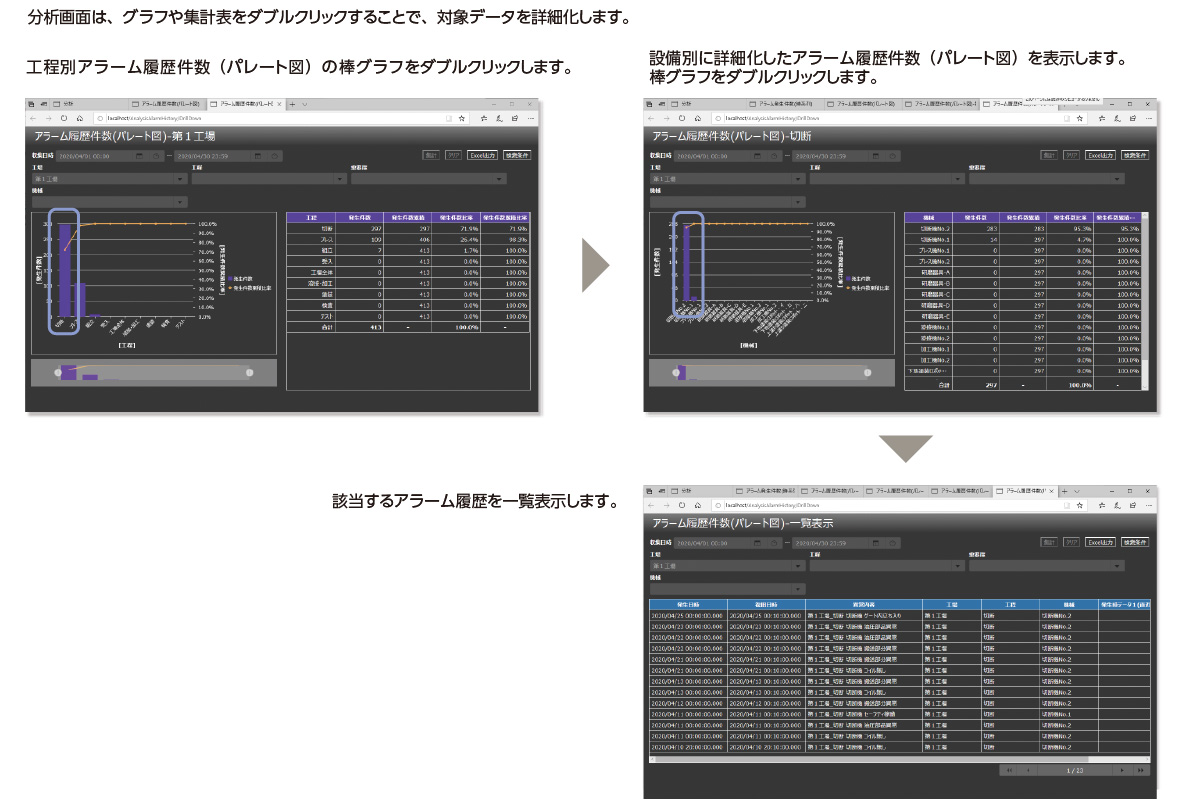

ドリルダウン

システム構成

設備の構成に合わせてTraceabiaを適用できます。

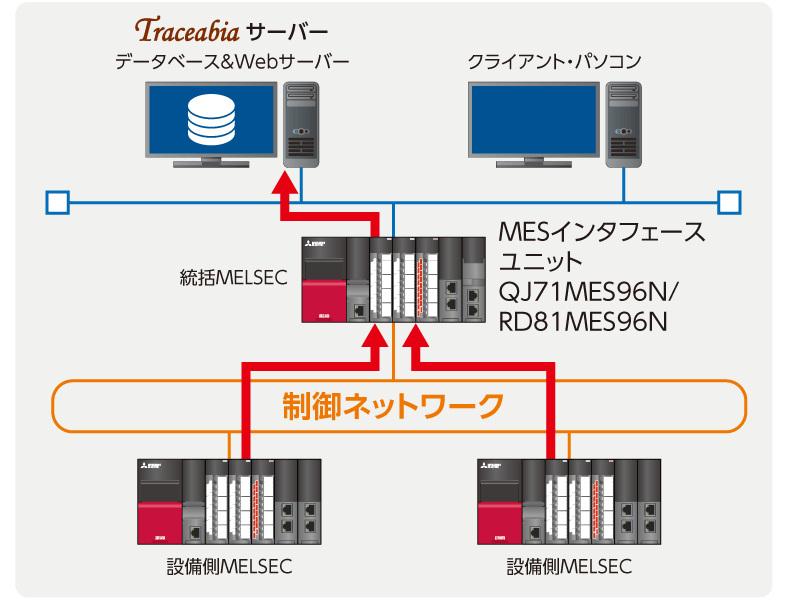

構成例 1 統括MELSECを介した収集

統括MELSECで設備データを収集し、MESインタフェースユニットを使用して収集したデータをデータベースへ送信します。

MESインタフェースユニットでデータをバッファリングするため、通信異常時でもデータの欠損が少なくなります。

統括MELSECを導入することで、設備側の改造を最小限に抑えることができます。

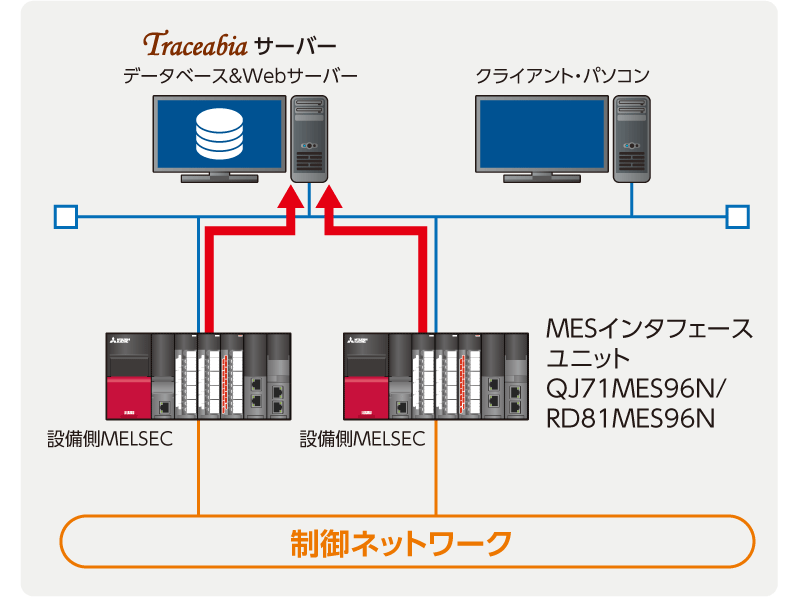

構成例 2 設備MELSECからの収集

設備毎に追加したMESインタフェースユニットを使用して収集したデータをデータベースに直接送信します。

MESインタフェースユニットでデータをバッファリングするため、通信異常時でもデータの欠損が少なくなります。

設備MELSECが比較的少ない構成に向いています。

構成例 3 Ethernetユニットによる収集

設備MELSECのEthernetインタフェースユニットなどを経由してデータを収集し、データベースへ格納します。

MESインタフェースユニットを使用しないので、通信異常時はバッファリング機能がありません。データは欠損します。

設備側の改造を抑えることができます。
