FAパッケージソフトウェア
MonityNX
概 要
コンパクトな監視機能に、さまざまなオプション機能を装備
パソコン(PC)とシーケンサ(PLC)の高機能・高性能化に伴い、PCとPLCをベースとした監視・制御システムの要求が高まってきています。
この様な背景から、｢コンパクト｣かつ｢低価格｣およびIT応用機能搭載を念頭に置いた｢汎用監視パッケージ Monity｣を開発完了し、製品化致しました。
MonityNXは産業分野のプラント監視で必要不可欠な基本機能をベースに、お客様のご要望で追加が可能なオプション機能や用途別パッケージを豊富に取り揃えています。様々な製造ライン・プラントに適用することで、監視・制御システムの構築を手助けいたします。
特 長
タッチジェスチャや新機能により、さらに使い勝手のよい監視・制御ソフトウェアへ

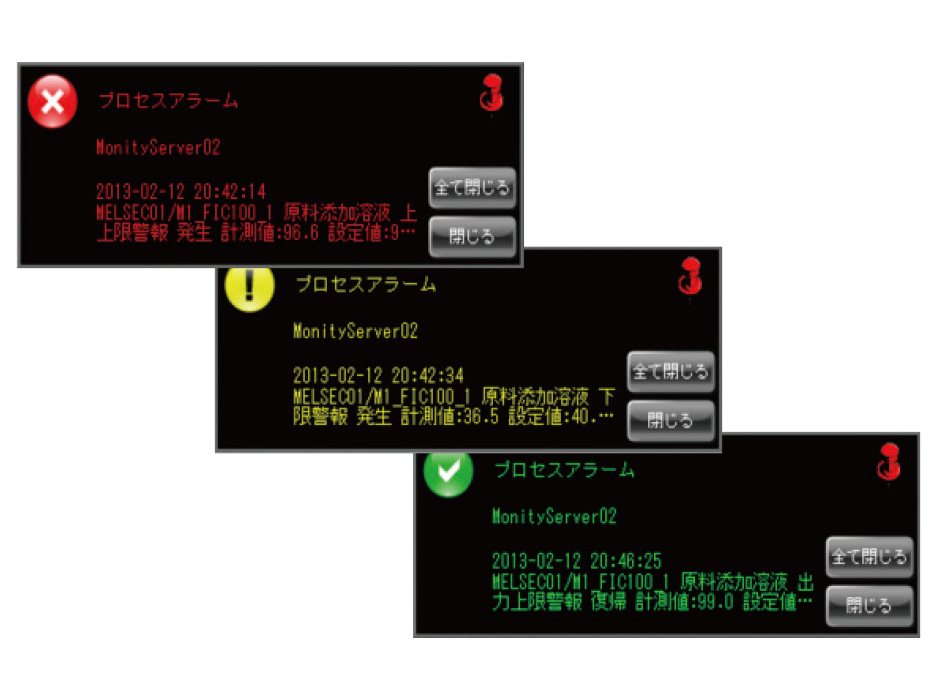

アラーム発生時にお知らせ表示
デスクトップ通知ウィンドウ
アラーム、ガイダンスが発生した際に、共通表示部とは別に指定された箇所にお知らせ表示します。

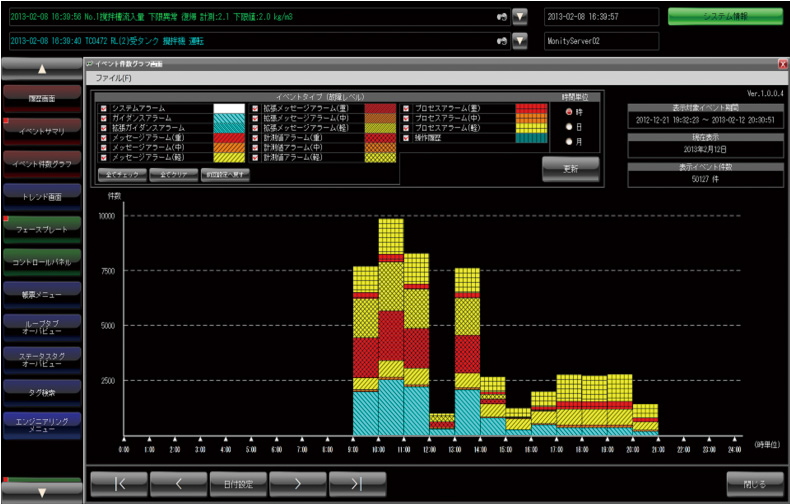

各種イベントの発生件数をグラフで表示
イベント件数グラフ
時間帯・日毎・月毎にグラフ表示します。グラフクリックで該当のイベント履歴画面に展開します。
モニターに複数の監視・制御を一括表示
総合監視画面
最大4分割でさまざまな画面を表示できます。（サポート予定）
PC1台からモニター4台が接続可能
マルチモニタ
一度に複数の監視・制御画面が確認できます。
機 能
MonityNX は製造業における製造ライン監視制御をサポートします。

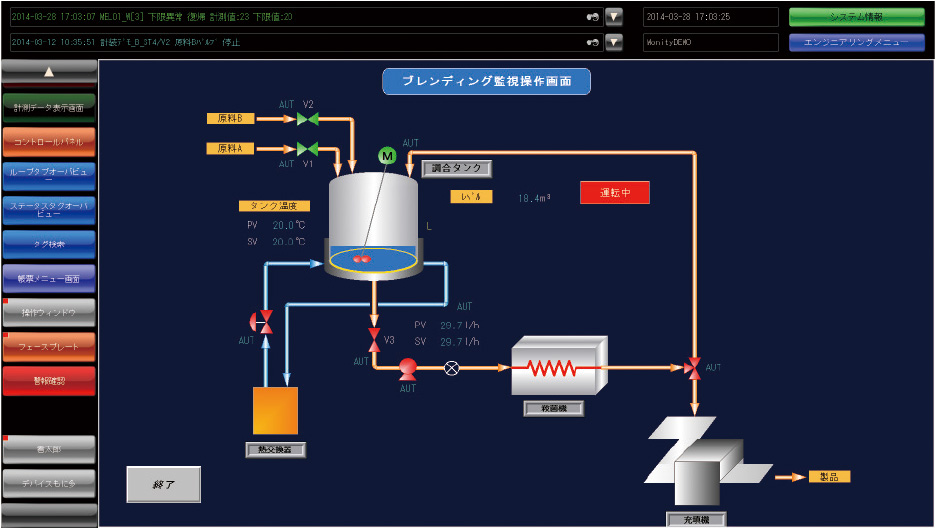

プロセス監視・制御

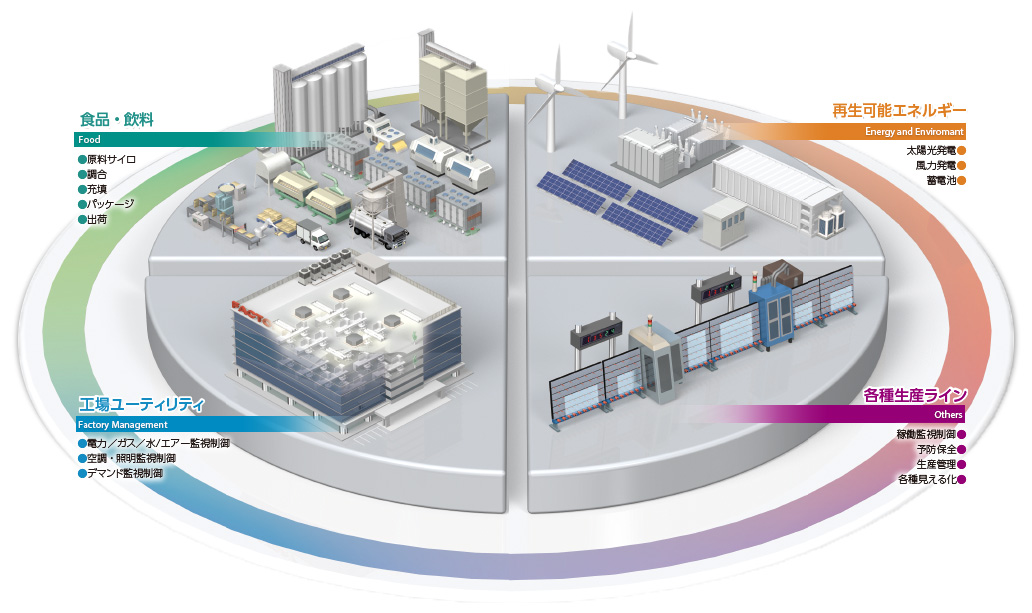

計装・バッチ制御主体のPA領域（原料受入、原料配、殺菌、熟成、貯蔵）から、専用機械・搬送主体のFA領域（製品配合・Mix、充填・包装、自動倉庫、出荷）に至るまで、幅広い監視制御に対応できます。
基本機能

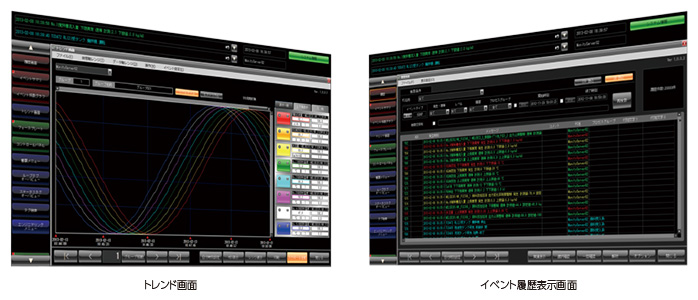

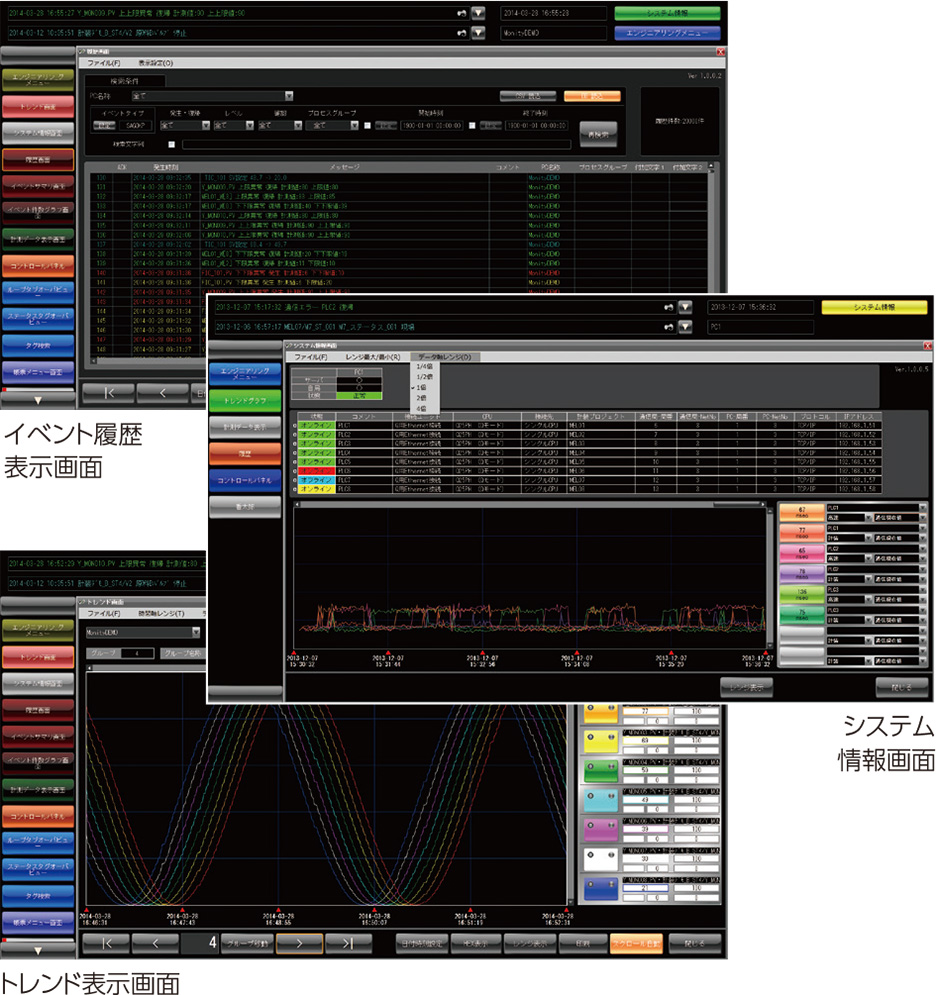

共通表示、イベント履歴表示、トレンド表示、システムモニタなどの基本機能を保有し、リアルタイムかつビジブルな監視・管理を実現できます。
オプション機能
MELSEC経由での製造プロセスに加えて、EcoServerⅢ経由の省エネおよびMELSEC経由でのユーティリティ（エアー、ガス、水、蒸気）に関する計測データ表示・上下限警報検出や機器の遠隔操作を実現できます。
MELSEC経由での製造プロセスに加えて、EcoServerⅢ経由の省エネおよびMELSEC経由でのユーティリティ（エアー、ガス、水、蒸気）に関する計測データ表示・上下限警報検出や機器の遠隔操作を実現できます。

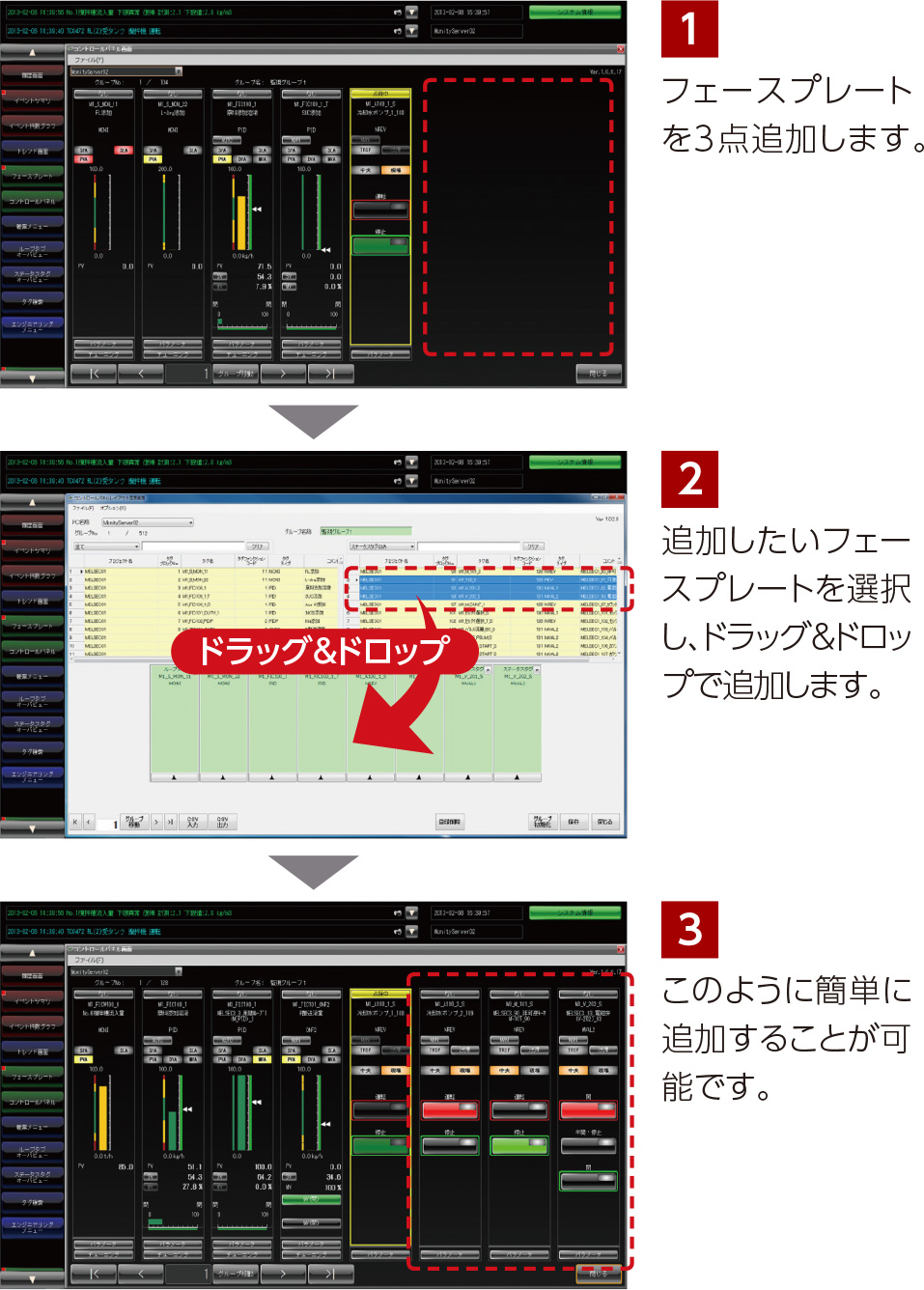

エンジニアリング

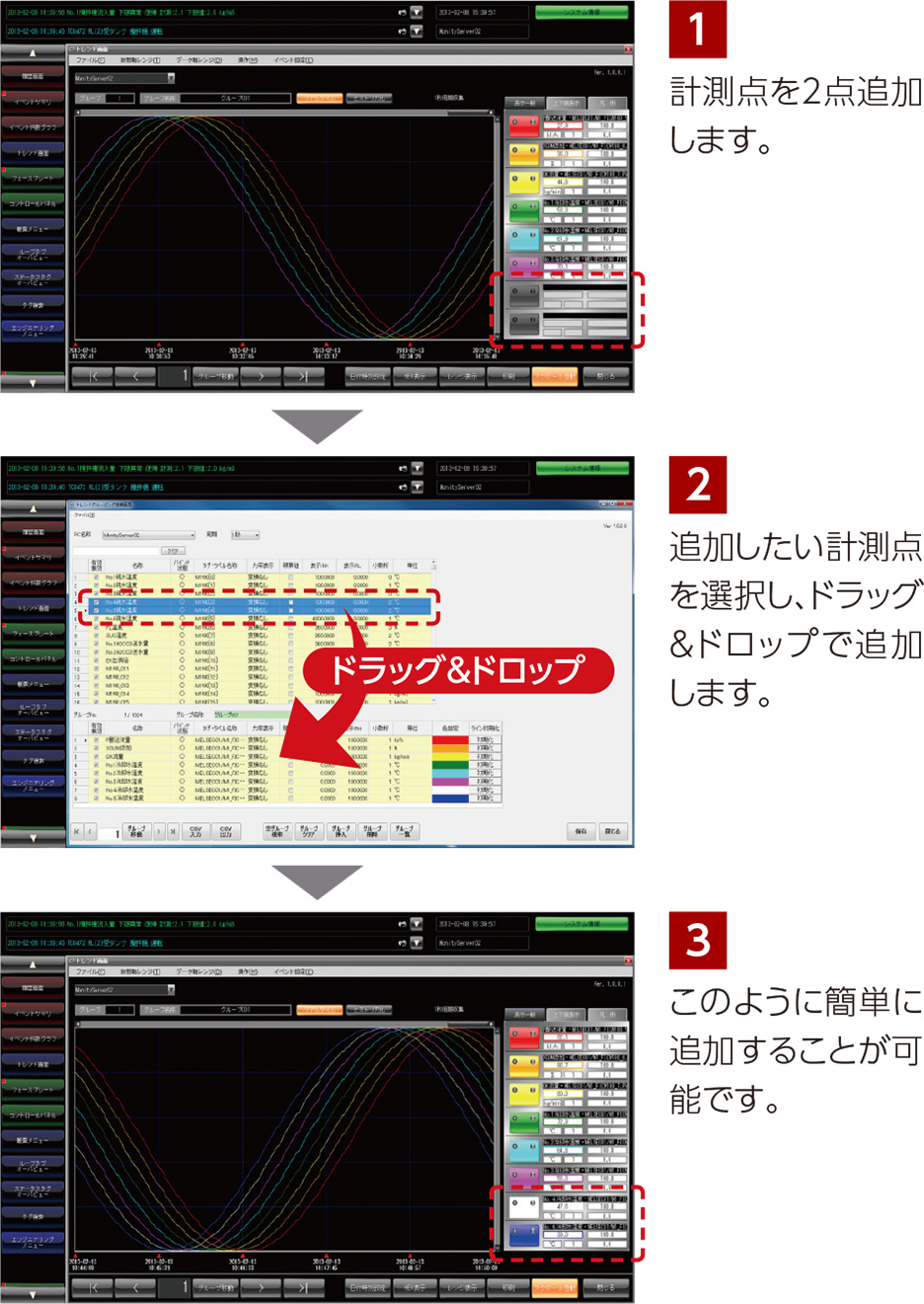

登録データの追加・変更・削除は、都度メーカに依頼することなく、お客様にて実施できるよう「エンジニアリング画面」を準備しています。エンジニアリング画面では、簡単な操作でシステム全体の変更から、各種計画点の追加・変更・削除などを行うことができます。
システム構成

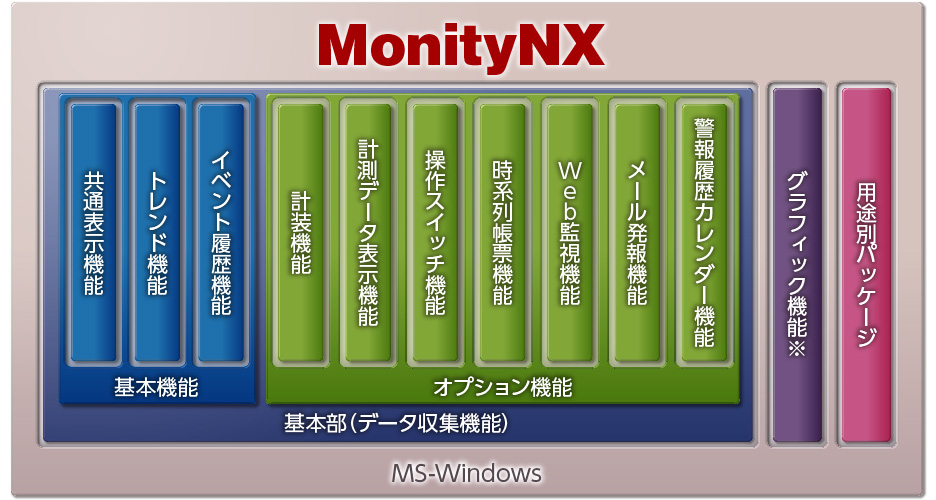

MonityNX基本機能をベースにお好みのオプション機能を付加可能なコンパクトシステム
複数の汎用GUIから最適なものを選択して、MonityNXと組み合わせ可能
弊社耐環境PCとの組み合わせでFA仕様の高信頼性システム構築が可能
インターネット、イントラネットを介した遠隔監視が可能
（Web監視、携帯電話などにメール発報）
国内トップシェアを誇る汎用シーケンサMELSEC（三菱電機株式会社製）との高親和性を確保
お客様の細かいカスタマイズに対応可能
プロセス監視制御（PA領域、FA領域）、省エネ・ユーティリティ監視など、幅広い監視システムに適用可能
計画・実績データ、操作履歴など、下位PLCと上位情報システムとの密な連携

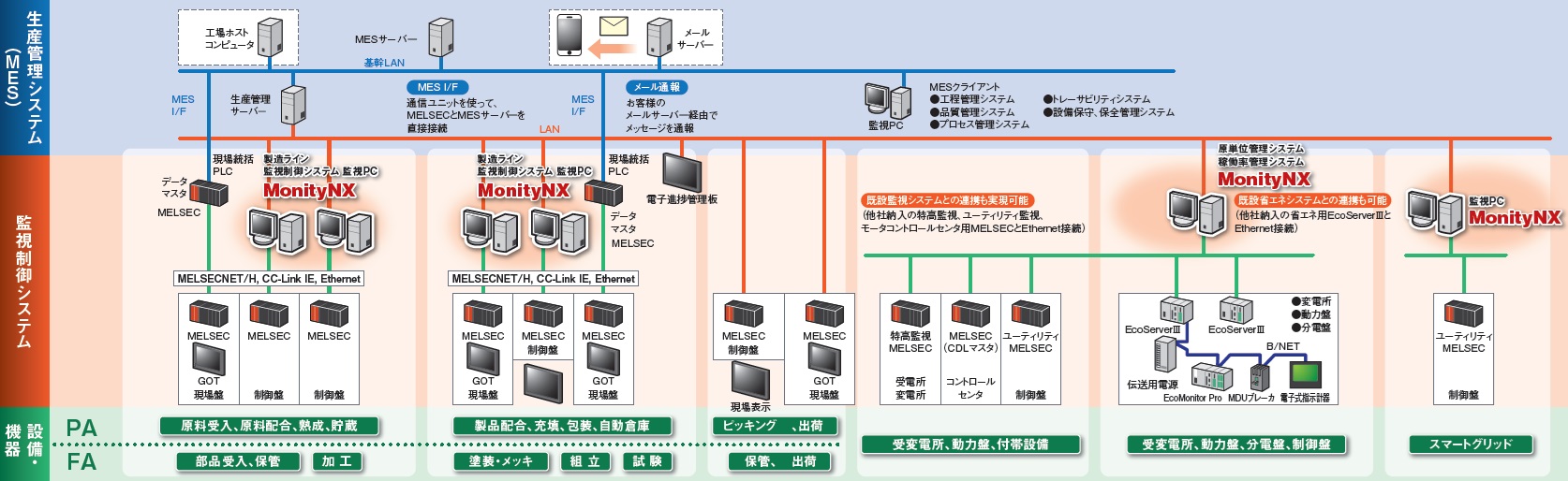

全体構成図
グラフィック機能
弊社推奨のソフトウェア
・株式会社椿本チエイン：つばきモニターメーカー 看太郎32
その他GUIソフトウェア
・三菱電機株式会社：SoftGOT
・ジェイティエンジニアリング株式会社：JoyWatcherなど
MonityNXを使ったシステムは、以下の3タイプから選択できます
スタンドアローンタイプ（リアルタイム監視、小・中規模システム）
1台構成時の標準タイプで、複数台設置時はそれぞれのPCが独立して収集を行います。
メリット
複数台構成時は、それぞれが収集・DBサーバとなり、クラッシュ、ダウン時の危険分散となる構成
複数系統の収集が実現可能
PCの追加、削除が容易
注意点
複数台構成時はそれぞれがコントローラ（MELSEC）にアクセスするため、ネットワークやコントローラの負荷が増大する

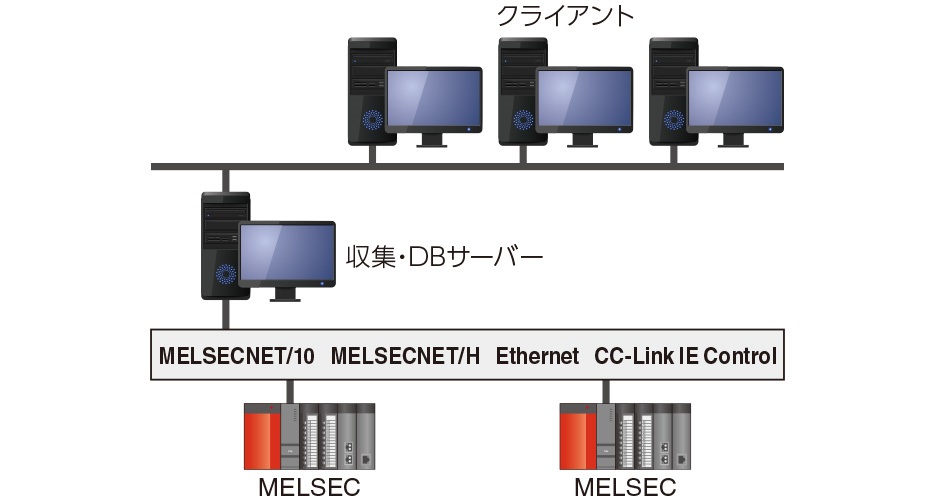

サーバクライアントタイプ（リアルタイム監視、大・中規模システム）
複数台設置時、収集の基本となるサーバを1台設置して、他のPCはサーバを参照します。
サーバ1台に7台のクライアントが接続可能です。
メリット
収集するPCが1台のため、ネットワークやコントローラの負荷を軽減可能
クライアント毎の詳細な設定（警報マスクやトレンドグルーピングなど）が可能
サーバからクライアントのシャットダウン、再起動が可能
注意点
サーバはHDDを二重化するなどのクリティカルへの対応、DBのレプリケーション、フェールオーバー、セキュリティなどの対応が別途必要
クライアント側にも、ソフトウェアのインストールが必要

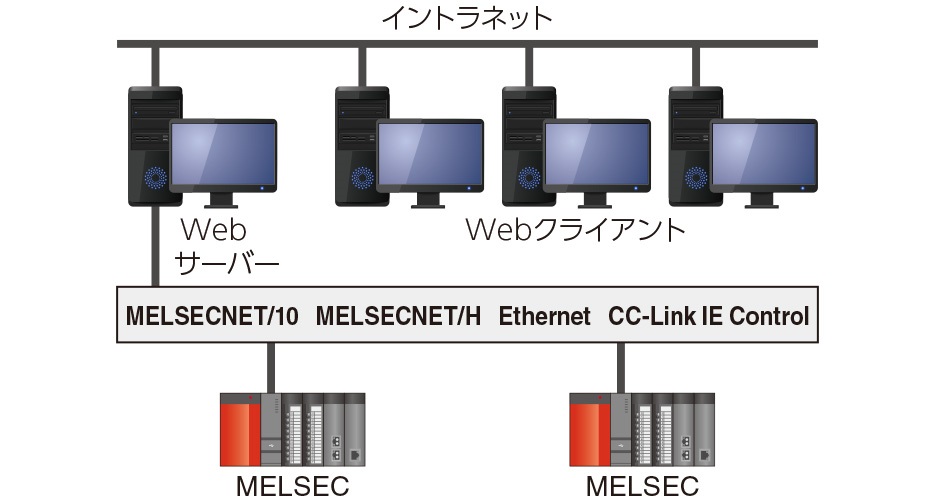

イントラネットWebタイプ（遠隔監視 広域システム）
複数台設置時、収集の基本となるサーバを1台設置し、そのサーバをWebサーバとして、データ公開します。
メリット
収集するPCが1台のためネットワークやコントローラの負荷を軽減可能
クライアントはWebブラウザ（マイクロソフト社 IEのみ）を使用してサーバにアクセスするため、クライアントの設定・設置が容易
クライアントに余計なファイルをインストールしない
注意点
別途セキュリティ対策が必要
OSのサービスパックなどの機能追加、セキュリティ対策などの影響を受けやすい
動作環境
システム
| 項目 | 分類 | 仕様 | 点数等 | 制約・その他 |
|---|---|---|---|---|
| 環境 | H/W | CPU | Intel Core iシリーズ以降 | Core i5以上推奨 |
| メモリ | 4GB以上 | 64ビット版は8GB以上を推奨 | ||
| GPU | WDDM 1.0以上のドライバーを搭載した DirectX 9グラフィックプロセッサ | |||
| HDD | 10GB以上 | MonityNXのインストールに必要な容量 | ||
| 解像度：フルHD（1920×1080） | フルHDのみ対応。XGA、SXGAには非対応 | |||
| マルチモニタ | 最大4台 | |||
| サポートOS | Microsoft® Windows®7 SP1 | Professional、Ultimate | 64ビット版を推奨（32ビット版でも動作可能） | |
| Microsoft® Windows®10 | Professional | 64ビット版を推奨（32ビット版でも動作可能） | ||
| Windows® Server 2008 SP2(64ビット版） | 案件ごとに対応 | |||
| グラフィック用 S/W | 株式会社椿本チエイン：つばきモニターメーカー看太郎32 | Fバージョン以上 | ||
| 三菱電機株式会社：SoftGOT | ||||
| ジェイティエンジニアリング株式会社：JoyWatcher | ||||
| 帳票用S/W | Microsoft® Office Excel 2010 | Windows®7の場合 | ||
| Microsoft® Office Excel 2021 | Windows®10の場合 | |||
| システム構成 | スタンドアローン | PC（サーバ兼クライアント）：MELSEC：計装CPU1：N：P | Pは最大8台、NはPと合わせて最大64台 | 性能はネットワーク種別によるMELSEC、計装CPUの最大台数は 1台あたりの登録点数、ネットワーク種別による |
| サーバ・クライアント | PC（サーバ）：PC（クライアント）：MELSEC：計装CPU1：4：N：P | Pは最大8台、NはPと合わせて最大64台 | 性能はネットワーク種別によるMELSEC、計装CPUの最大台数は 1台あたりの登録点数、ネットワーク種別による |
|
| イントラネット （Web） |
PC（Webサーバ）：PC（Webクライアント）MELSEC：計装CPU1：20：N：P | Pは最大8台、NはPと合わせて最大64台 | 性能はネットワーク種別によるWindows®7 Professional以上の同時接続数は20。但し、IIS*の制約により、同時接続数10を超えると性能が低下する可能性がある。 *Windows®7の場合：IIS7.5、Windows®10の場合：IIS10.0 |
MELSEC
| 項目 | 分類 | 仕様 | 制約・その他 |
|---|---|---|---|
| H/W | 対応CPU | AnU、QnU、Qシリーズ | |
| QnUシリーズ | |||
| QnUDVシリーズ | |||
| 計装CPU | 対応CPU：Q12PH、Q25PH | ||
| 二重化CPU | 対応CPU：Q12PRH、Q25PRH | ||
| iQ-Rシリーズ | |||
| ネットワーク | 通信種別 | MELSECNET/10、H, CC-Link IE Control | |
| Ethernet |
MonityNX
| 項目 | 分類 | 仕様 | 点数等 | 対応 | 制約・その他 |
|---|---|---|---|---|---|
| 基本部 | 共通表示部 | 機能呼び出しボタン | ○ | 縦配列（標準スタイル）、横配列（クラシックスタイル）の二種 | |
| 時計表示、サブメニュー | ○ | ||||
| 時刻同期 | ○ | スタンドアロン、サーバー、クライアント間での同期、 及びスタンドアロン、サーバー、MELSEC間での同期 |
|||
| システム情報呼び出しボタン | ○ | ||||
| アイコン表示 | ○ | ||||
| システムモニタ | 故障色替え表示 | MELSEC、EcoServerⅡ、Ⅲ | ○ | ||
| 故障詳細項目表示、通信速度表示、グラフ表示 | MELSEC、EcoServerⅡ、Ⅲ | ○ | |||
| トレンド機能 | リアルタイム表示 | ○ | メモリ蓄積データに表示 | ||
| ヒストリカル表示 | ○ | CSVファイルに保存したデータを表示 | |||
| 収集周期 | 1秒、2秒、5秒、10秒、30秒、 1分、2分、5分、10分、30分、60分 |
○ | グループ数の上限は、端末毎の上限となる Web構成の場合はWebサーバー毎の上限となる |
||
| 登録可能点数/グループ数 | 2048/1024 | ○ | |||
| メモリ蓄積期間 | 周期×3600 | ○ | |||
| ビット表示、CSV保存、時間軸・データ拡大縮小、 | ○ | CSV保存は、1秒あたり100点保存可能 | |||
| スクロール自動・手動、ペンON/OFF、レンジ表示/非表示、 | |||||
| 現在値表示、ページUp/Down | |||||
| 力率表示 | 重・中・軽 | ○ | |||
| 積算値表示 | ○ | 電力量などの積算値を差分計算してトレンド表示 | |||
| タッチジェスチャ | ○ | データ拡大・縮小、スクロール、ページUp/Down | |||
| タイムライン表示 | ○ | タイムライン上にイベントをトレンドと組合わせて表示 | |||
| 警報機能 | アラームメッセージ発生・復帰 | ○ | |||
| 対応故障種別 | ○ | ||||
| ガイダンスメッセージ発生・復帰 | 各10,000 | ○ | |||
| システムアラーム発生・復帰 | ○ | ||||
| アナンシェータ機能：警報確認、警報削除組合せ | △ | 警報確認、警報音停止のみサポート、警報削除は未 | |||
| ブザー鳴動 | ○ | ||||
| デスクトップ通知 | ○ | 警報発生をポップアップで通知 | |||
| イベント履歴機能 | アラーム・ガイダンス登録点数 | ○ | |||
| プロセスグループ | 100,000件 | ○ | |||
| アラームマスク、ガイダンスマスク | ○ | ||||
| サポート種別：アラーム、ガイダンス、操作履歴 | ○ | ||||
| サポート種別：計測データ表示関連、計装関連 | ○ | ||||
| 発生時刻表示、復帰時刻表示 | ○ | ||||
| 保存件数 | ○ | 標準20,000件で100,000件まで拡張可能、 但し、100,000件の場合は表示速度の制限あり |
|||
| スクロール自動・手動 | △ | 履歴画面は自動スクロールなし イベントサマリは自動スクロールあり |
|||
| 警報確認 | ○ | スクロール | |||
| 検索機能 | 480タグ×計装CPU台数 | ○ | ループタグ、ステータスタグの合計 | ||
| CSV保存（バックグラウンド） | 1〜16タグ/画面 | ○ | |||
| バックグラウンド保存のCSV自動削除 | ○ | ||||
| イベント件数グラフ（時系列/事象毎） | ○ | ||||
| タッチジェスチャ | ○ | スクロール | |||
| オプション | 計装機能 | 管理可能タグ | ○ | ループタグ、ステータスタグの合計 | |

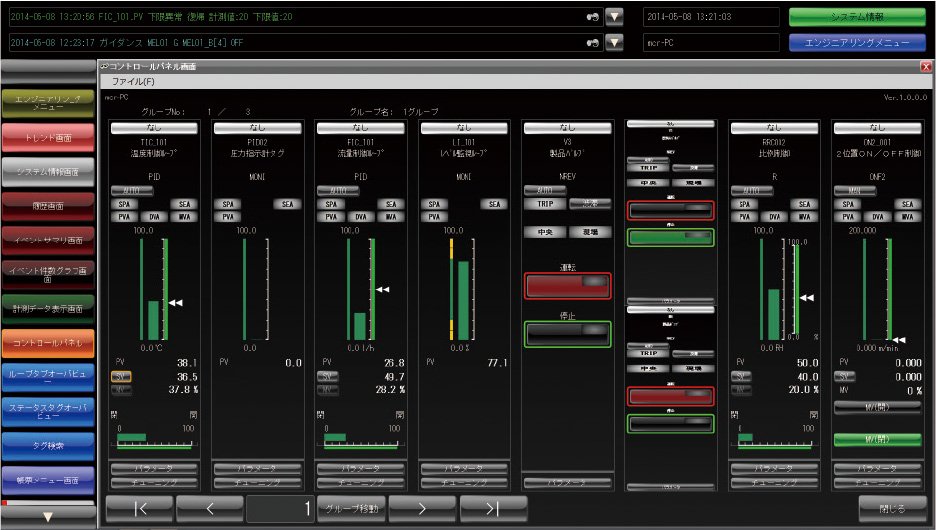

| コントロールパネル | ○ | ||||
| パラメータチューニング | ○ | ||||
| チューニンググラフ | ○ | ||||
| タグ検索 | ○ | ||||
| 個別マスク設定 | ○ | ||||
| 札掛け | 25種類、書込許可、閲覧許可、一括禁止 | ○ | |||
| オーバビュー（ループタグ一覧、ステータスタグ一覧） | ○ | ||||
| PID、PIDP、2PID、SPI、IPD、BPI、R、ONF2、ONF3、MOUT MONI、MWM |
、 | ○ | |||
| PGS、PGS2、SEL、BC、PSUM | × | 対応予定なし | |||
| 2PIDH | ○ | ||||
| NREV、REV、MVAL1、MVAL2 | ○ | ||||
| TIMER1、TIMER2、COUNT1、COUNT2、ALM、MSG | × | 対応予定なし | |||

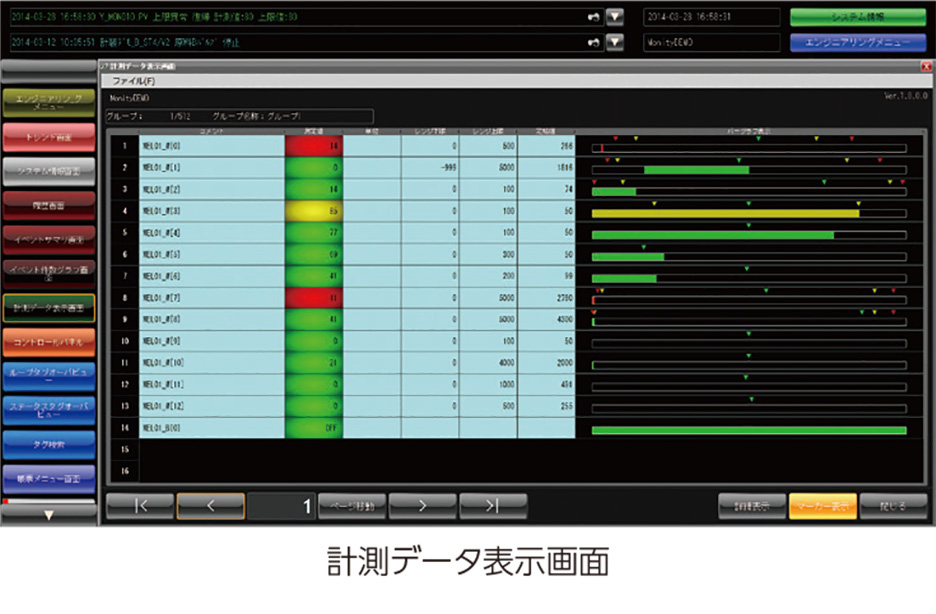

| 計測データ表示機能 | 登録可能点数/グループ数 | 2048/512 | ○ | グループ数の上限は、端末毎の上限となる Web構成の場合はWebサーバー毎の上限となる |
|
| バー表示 | ○ | ||||
| 指針表示、中央分割表示、力率表示 | ○ | ||||
| オンラインパラメータ変更 | ○ | クライアント、Webクライアントからは変更不可 | |||

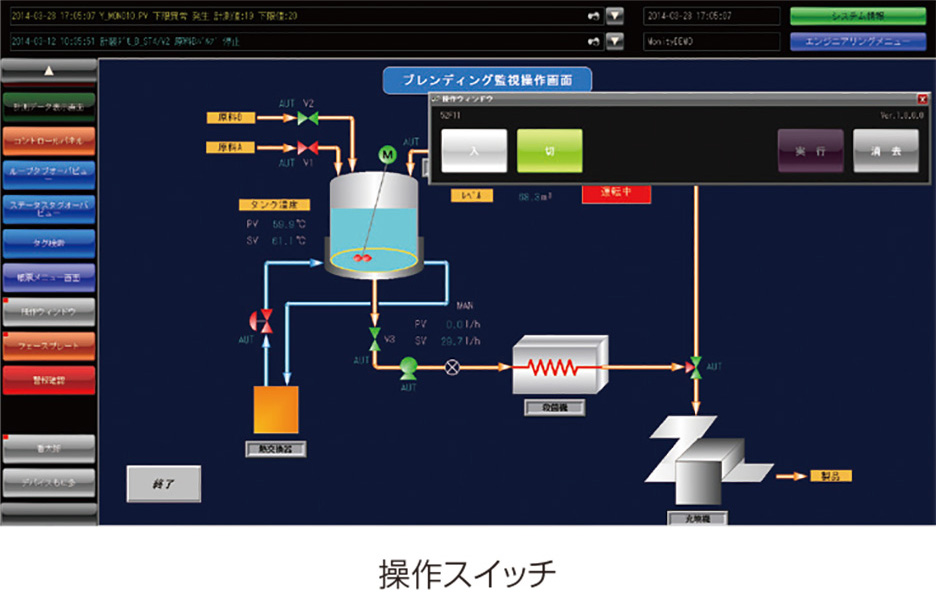

| 操作スイッチ機能 | 登録可能ボタン数/グループ数 | 16/1024 | ○ | ||
| 起動・実行時インターロック、リジェクト、透明度設定、表示位置 指定 |
○ | ||||

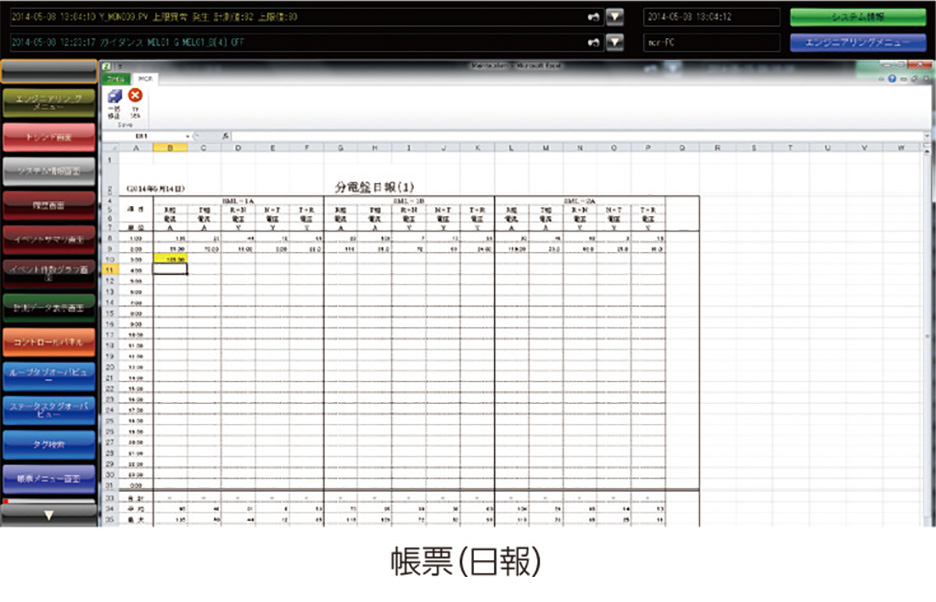

| 時系列帳票機能 | 登録可能点数/グループ数 | 2048/512 | ○ | グループ数の上限は、端末毎の上限となる Web構成の場合はWebサーバー毎の上限となる |
|
| 収集種別：アナログ、パルス | ○ | ||||

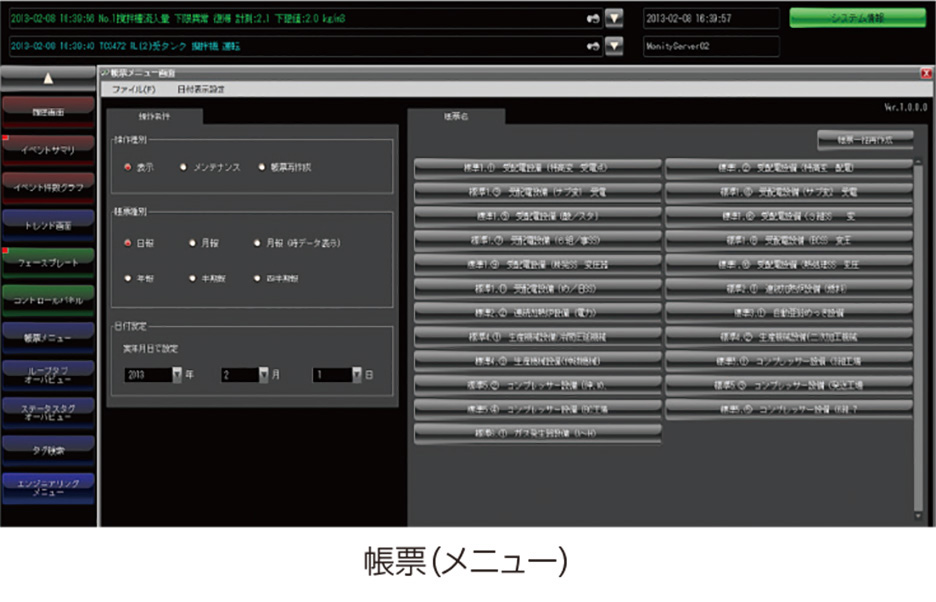

| 帳票種別：日報、月報、時データ出力月報、年報、半期報、四半期 報 |
○ | ||||
| 収集周期 | 10秒、30秒、1分、10分、30分、60分 | ○ | |||
| 0データ無効 | ○ | ||||
| Excelブック保存（バックグラウンド） | ○ | 日報：500日 月報・時データ出力月報：180ヶ月年報・半期報・四半期報：15年 |
|||
| バックグラウンド保存のExcelブック自動削除 | ○ | ||||
| 日報修正 | ○ | 12ヶ月 | |||
| 締日時指定 | ○ | ||||
| 年・年度表記 | ○ | ||||
| 自動印字（時刻指定） | ○ | ||||
| 無効値サポート | ○ | ||||
| メール発信 | 登録可能点数 | 16 | ○ | ||
| 登録可能グループ数 | 16 | ○ | |||
| 統合監視 | 統合監視 | 最大4分割 | × | 将来サポート予定 | |
| Web | トレンド、イベント履歴、計測データ表示、帳票 | ○ |
