FAパッケージソフトウェア

EZParts

概 要

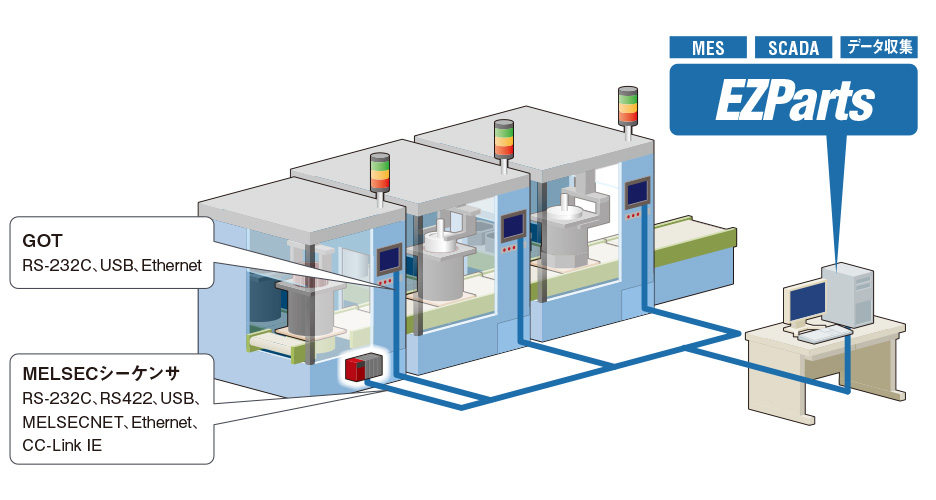

MELSEC/GOT対応のPCアプリケーション開発を支援

EZPartsは、Microsoft社Visual C++/Visual Basic/Visual C#からMELSECシーケンサやGOTとの通信を可能にする、Windowsアプリケーション開発用ミドルウェアです。
接続形態の違いなどによる複雑で面倒な処理はEZPartsが行いますので、簡単かつ効率的にアプリケーション開発をすることができます。

特 長

簡単接続

複雑な通信プロトコルを意識することなく、CPUタイプやプロトコルタイプなどの簡単なプロパティ設定を行うだけで、パソコンとMELSECシーケンサ、パソコンとGOTの通信が可能です。

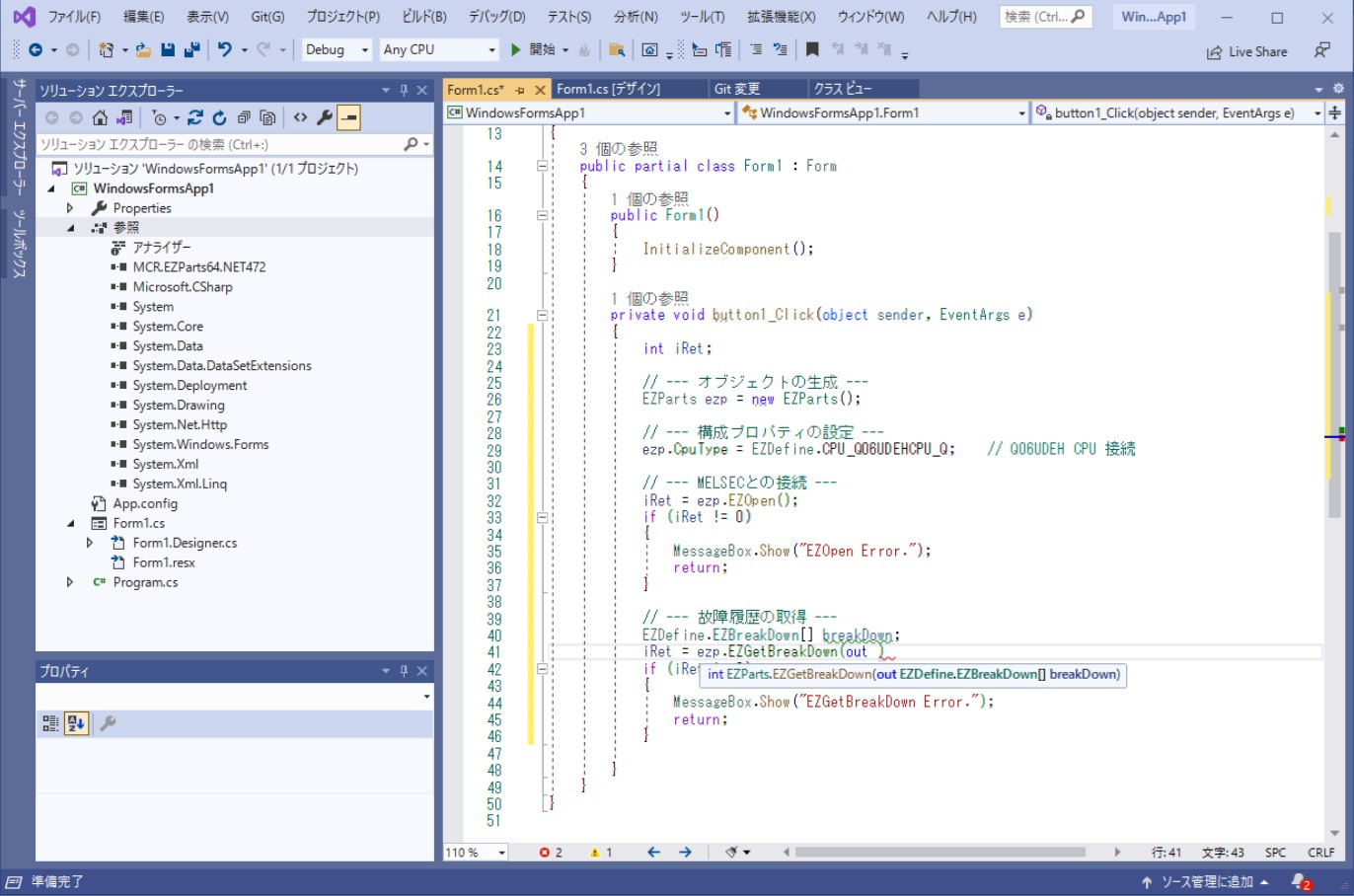

EZPartsを使用したプログラミング例

画像をクリックして拡大表示できます。

豊富な関数群

  • パラメータ設定
  • システム情報やデバイス情報の取得/設定
  • GX Developer/GX Works2プロジェクトデータの読出し/書込み
  • GOTからのリソースデータ取得

など、エンジニアリング環境や、監視システムの構築に必要となる多くの関数を提供します。

MELSEC各種シリーズと多様な接続経路に対応

MELSECシーケンサiQ-R、iQ-F、Q、QnA、A、FX、L シリーズに対応しています。シリアル通信をはじめ、USB、Ethernet、MELSECNET/10(H)、CC-Link IEなど豊富な接続経路をサポートしており、お客様の使用環境に応じて柔軟に対応できます。

GOTからのリソースデータの取得が可能

GOTのロギング機能やアラーム機能、レシピ機能等で生成したリソースデータファイルを一括で取得できます。

Ethernet接続をサポートしているため、一台のパソコンから複数台のGOTへの接続も可能です。

機 能

MELSECシーケンサ インタフェース

分 類 機 能 ※1 ※2
通信回線 通信回線接続/切断(RCPU)(iQ-FCPU)
システム 時計データ取得/設定(RCPU)、 故障履歴取得/リセット、 エラー情報取得、ステータス情報取得(RCPU)(iQ-FCPU)、
カード情報取得、 ユニット構成情報取得、 CPU初期化(RCPU)(iQ-FCPU)、CPUリモート操作(RUN/STOP/RESET)(RCPU)(iQ-FCPU)
ファイル ファイル一覧読出し(RCPU)、ファイル検索/削除/属性変更、
ファイル転送(CPU⇔GX Developer) ※3
パスワード設定/解除(RCPU)
プログラム プログラム読出し/書込み 、プログラムリモート操作(RUN/STOP)、プログラムステップ数取得、
プログラム一覧モニタ設定(登録/解除)、プログラム一覧モニタ取得
パラメータ パラメータ読出し/書込み
デバイスコメント コメント読出し/書込み
デバイス初期値 デバイス初期値読出し/書込み
デバイスメモリ デバイスメモリ読出し/書込み(RCPU)(iQ-FCPU)、デバイスメモリランダム読出し/書込み(RCPU)(iQ-FCPU)、
デバイスメモリオールクリア(RCPU)
ファイルレジスタ ファイルレジスタ読出し/書込み、ファイルレジスタサイズ取得、ファイルレジスタオールクリア
特殊ユニットメモリ 特殊ユニットメモリ読出し/書込み
二重化CPUアクセス 通信動作モード設定、通信結果取得、通信対象切替、二重化システム切替要求、
二重化システム切替要求の結果読出し
接続先指定 接続先指定画面起動、回線接続用プロパティ読出し

1:iQ-Rシリーズは、表中の(RCPU)と記載された機能のみ対応しています。

2:iQ-Fシリーズは、表中の(iQ-FCPU)と記載された機能のみ対応しています。

3:対象となるデータは、プログラム、パラメータ、コメント、デバイス初期値です。

GOT インタフェース

分 類 機 能
通信回線 通信回線接続/切断
オフライン オフライン要否確認、オフライン開始
ファイル リソースデータ情報取得、データアップロード、リソースデータサイズ取得

動作環境

項目 スペック
パソコン本体 CPU:Core™ i5 3GHz以上推奨
メモリ:2GB以上
ハードディスク空き容量 2GB (インストール時に必要なサイズ)
基本ソフトウェア Windows® 10 (日本語/英語)
Windows® 11 (日本語/英語)

EZParts は、三菱電機ソフトウエア株式会社の登録商標です。

MELSEC、MELSECNET、CC-Link IE、GX Developer、GX Works、GX Simulator、GOT は、三菱電機株式会社の登録商標です。

Ethernet は、富士ゼロックス株式会社の登録商標です。

Microsoft、Windows、Visual C++、Visual C#、Visual Basic は、米国 Microsoft Corporation の米国およびその他の国における商標または登録商標です。

Intel、Core は、Intel Corporation の米国およびその他の国における商標または登録商標です。

その他、記載の会社名および製品名は、各社の商標または登録商標です。

記載されている会社名および製品名などには、必ずしも商標表示( ® 、 ™ )を付記していません。

開発環境

項目 スペック
開発言語 Microsoft® Visual C++® 6.0 SP4/2003/2005/2008/2010/2017/2019※1
Microsoft® Visual Basic® 6.0 SP4/2003/2005/2008/2010/2017/2019
Microsoft® Visual C#® .NET 2003/2005/2008/2010/2017/2019

1: マネージドコードによる開発には対応していません。

対応機種

MELSECシーケンサ

項目 スペック
iQ-Rシリーズ iQ-R04CPU、iQ-R08CPU、iQ-R16CPU、iQ-R32CPU、iQ-R120CPU
iQ-R08PCPU、iQ-R16PCPU、iQ-R32PCPU、iQ-R120PCPU
iQ-Fシリーズ FX5U、FX5UJ
Qシリーズ Q00J、Q00、Q01
Q02(H)、Q06H、Q12H、Q25H、Q02PH、Q06PH、Q12PH、Q25PH、Q12PRH、Q25PRH
Q00U、 Q00UJ、 Q01U、Q02U、Q03UD、Q04UDH、Q06UDH、Q10UDH、Q13UDH、Q20UDH、Q26UDH
Q03UDE、 Q04UDEH、Q06UDEH、Q10UDEH、Q13UDEH、 Q20UDEH、Q26UDEH
Q50UDEH、Q100UDEH
Q03UDV、Q04UDV、Q06UDV、Q13UDV、Q26UDV、Q04UDPV、Q06UDPV、Q13UDPV、Q26UDPV
Q02(H)-A、Q06H-A
QnAシリーズ Q2A、Q2AS(H)、Q2AS1、Q2AS(H)S1、Q3A、Q4A、Q4AR
Aシリーズ A0J2H、A1FX、A1S、A1SJ、A1SH、A1SJH、A1N、A2C、A2CJ、A2N(S1)、A2S、A2SH、A3N、A2A(S1)、A3A
A2U(S1)、A2US(S1)、A2USH-S1、A3U、A4U
FXシリーズ FX0、FX0S、FX0N、FX1、FX2(C)、FX2N(C)、FX1S、FX1N(C)、FX3U(C)
Lシリーズ L02、L02-P、L02S、L02S-P、L06、L06-P、L26、L26-P、L26-BT、L26-PBT

GOT

項目 スペック
GOT1000シリーズ GT16 GT1695M-XTBA/-XTBD、GT1685M-STBA/-STBD
GT1675M-STBA/-STBD、GT1675M-VTBA/-VTBD
GT1665M-STBA/-STBD、GT1665M-VTBA/-VTBD
GT15 GT1595-XTBA/-XTBD
GT1585-STBA/-STBD、GT1585V-STBA/-STBD
GT1575-VTBA/-VTBD、GT1575-STBA/-STBD、GT1575V-STBA/-STBD、GT1575-VNBA/-VNBD
GT1572-VNBA/-VNBD、GT1565-VTBA/-VTBD、GT1562-VNBA/-VNBD
GT1555-QSBD/-QTBD、GT1555-VTBD、GT1550-QLBD
GT11 GT1175-VNBA-C、GT1165-VNBA-C
GT1155-QSBD(-C)/-QSBDQ/-QSBDA、GT1155-QTBD(-C)/-QTBDQ/-QTBDA
GT1150-QLBD(-C)/-QLBDQ/-QLBDA/-QBBD-C
GT10 GT1055-QSBD、GT1050-QBBD、GT1045-QSBD、GT1040-QBBD、GT1030-LBD、GT1020-LBD

対応通信形態

MELSECシーケンサ
  • RS232C/RS422
  • USB
  • Ethernet
  • MELSECNET/10
  • MELSECNET/H
  • MELSECNET(Ⅱ)
  • CC-Link IE
  • GX Simulator通信
GOT
  • RS232C
  • USB
  • Ethernet

価 格

製品 ライセンス数 型番 価格※1 備考
EZParts 1 MCR-023A ¥100,000 EZPartsを組込んで開発したシステムについても、パソコン1台につき1ライセンスが必要です。

1:価格に消費税は含まれておりません。
