FAパッケージソフトウェア
EZLogic
EZLogic単品 販売終了のお知らせ
拝啓 時下ますますご清祥のこととお慶び申し上げます。
平素は格別のお引き立てを賜り、誠にありがとうございます。
さて、弊社製品の 『 MELSEC ソフトウェアエンジニアリングシステム EZLogic 』につきまして、下記の通り、単品販売を終了させていただくこととなりましたのでご案内申し上げます。
大変ご迷惑をおかけいたしますが、何卒ご理解いただきますようお願い申し上げます。
なお今後は既存のお客様に対してのみ、FAPCとのセットアップ販売を実施して参りますので引き続きご愛顧賜りますよう、改めましてよろしくお願い申し上げます。
敬具
記
1.対象製品：
| 型番 | 製品名 |
|---|---|
| MCR-027B(1) | EZLogic |
2.販売終了の理由：
・Windows10 をサポートしている 汎用 PC の手配が困難になったため
・EZLogic が Windows11 および MELSEC iQRシリーズをサポートしていないため
3.単体販売終了時期：2024年3月31日
4.今後の対応についての案内
今後は既存のお客様に対し、FAPCとのセットアップ販売を実施いたします。新規での販売は致しません。
ただし、受注終了時期は2025年12月19日となります。
※1 PCは当社指定のPCとなります。 ※2 PCメーカーの都合により受注終了時期が前後する場合がございます。
また、次の2点についても対応いたします。
・EZLogicHASPキー再発行：紛失・破損などされた際は2034年3月31日まで販売いたします。
・問い合わせなどサポート対応：無償 2025年3月31日まで
有償 2025年4月1日～2034年3月31日まで
概 要

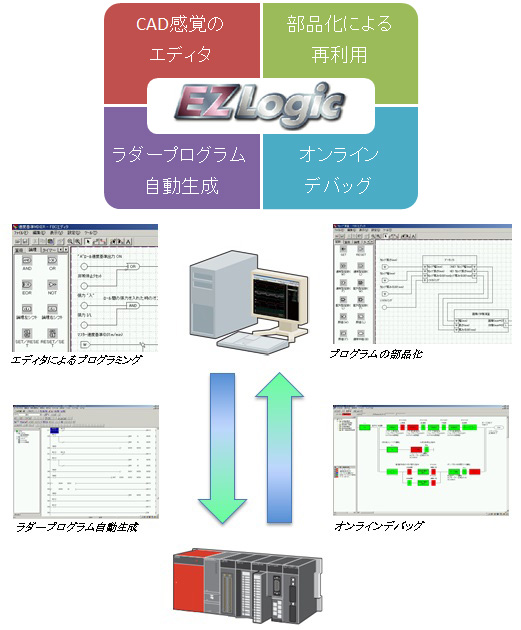

EZLogicでソフトウェアエンジニアリングに革命を！
CAD感覚で直観的なラダープログラミングを実現
- EZLogicは、CAD感覚で直観的に扱える、MELSEC用ラダープログラムのエンジニアリング環境です。
- 仕様書記述レベルのエディタにより、ラダーと比較して格段に判りやすい表現ができます。
- エディタで作成した図からラダープログラムを自動生成するとともに、デバイスの割付けも自動で行います。
- 高機能なオンラインデバッグツールにより効率的なエンジニアリング環境を提供し、生産性及び品質の向上に貢献します。
特 長

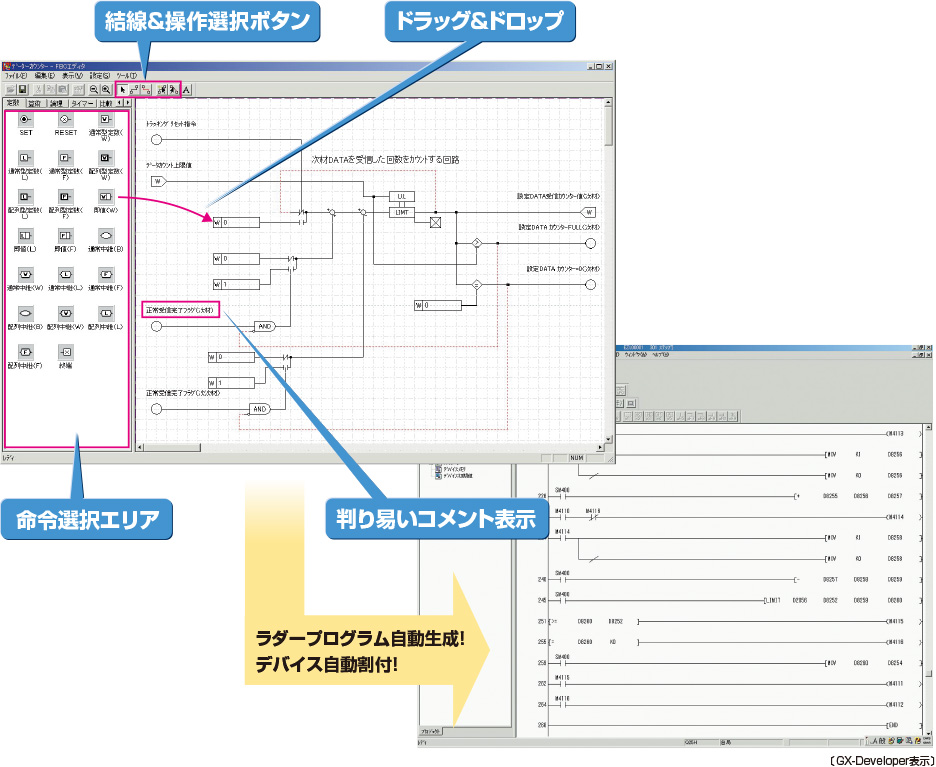

CAD感覚のエディタ
プログラムシートの上に、ＣＡＤツール感覚で命令（マクロ）を配置し、結線することでプログラミングが可能です。プログラム間のインターフェースも簡単にでき、 デバイスは自動で割付けられます。ラダーと比較して格段に判り易いプログラム表現となり、複雑な処理も視認性良く作成することが可能です。
制御内容に応じたエディタ

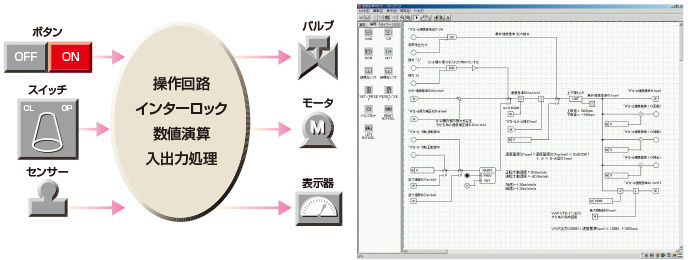

FBC
（ファンクションブロックCAD)
論理・演算処理
論理回路、四則演算、時間関数、タイマー、などの制御に必要な命令を用意しており、簡単なロジックはもとより複雑なロジックまでグラフィカルに表現できます。操作回路、インターロック、数値演算など、ほとんどの機能はFBCで表現できます。

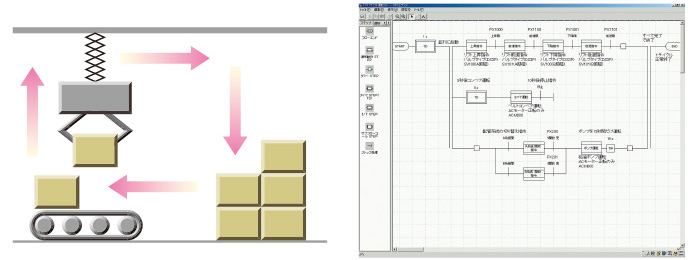

SFC
（シーケンシャルファンクションチャート）
シーケンス処理
シーケンスをステップと遷移条件のマクロで表現できます。分岐・合流や中間ジャンプも可能です。運転条件が落ちればシーケンスは完全にリセットされるなど、安全機能を標準サポートしています。

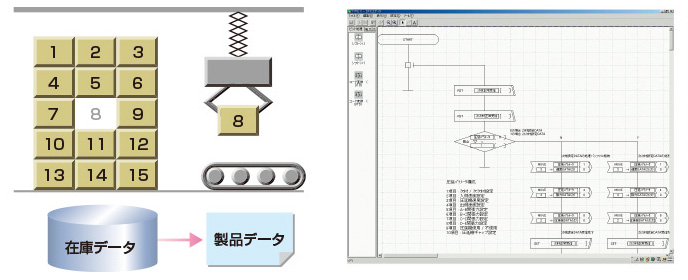

DFC
（データフローチャート）
トランザクション処理
データテーブルに対して任意のデータを検索・挿入・抽出する処理をフローチャート形式で表現できます。
従って、ラダープログラムでは複雑になるロジックも判りやすく表現できます。
機 能

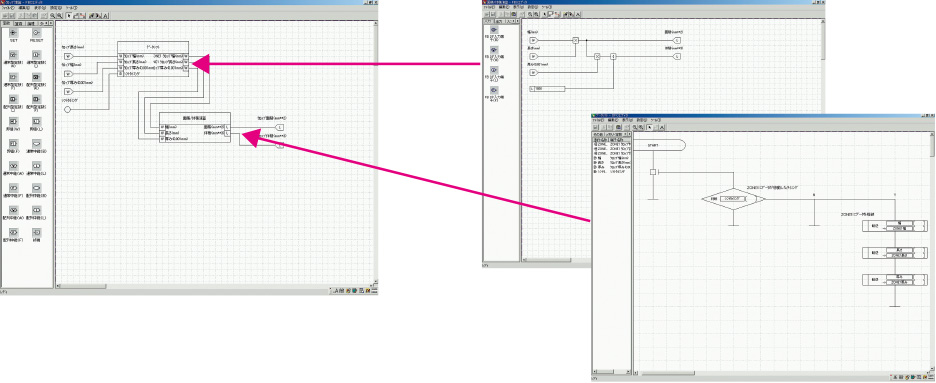

部品化機能
汎用的なロジックは部品化して再利用できます。
- FBC…IEC61131-3に準拠したファンクションブロック化が可能です。
- SFC…共通のシーケンスをサブルーチンとして部品化が可能です。
- DFC…FBCのファンクションブロックと同等の部品化が可能です。

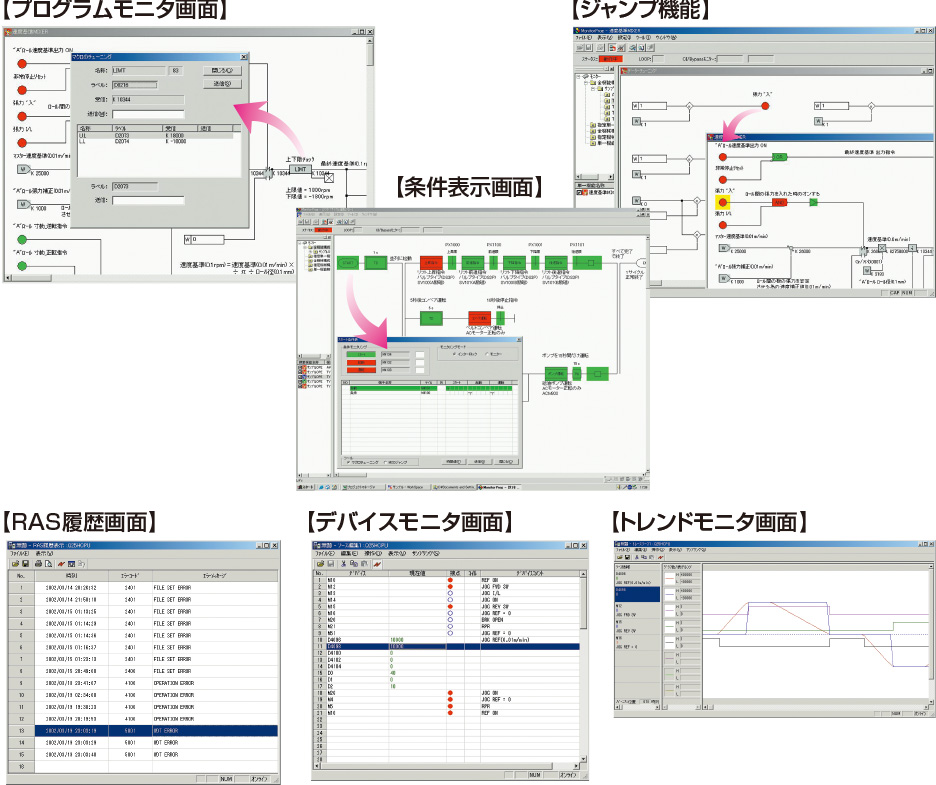

オンラインデバッグ機能
オンラインデバッグ機能として下記の機能を装備しています。
| プログラムモニタ機能 | プログラムシート上にデバイスの値を表示します。デバイス値の変更もモニタ画面から可能です。 |
|---|---|
| SFC条件表示機能 | SFCの起動条件、運転条件の成立状況をリアルタイムに表示します。 |
| ジャンプ機能 | プログラムシート間のインターフェースは、クリックでインターフェイス先のプログラムを表示させるジャンプ機能も装備しています。 |
| RAS機能 | 実機のRAS情報を表示し、オーバーフローなどのプログラムは、エラー発生箇所のプログラムを表示します。 |
| デバイスモニタ機能 | デバイスの状態を一覧表で表示します。 |
| トレンドモニタ機能 | デバイス値を定周期で収集しその値をトレンド表示します。 |

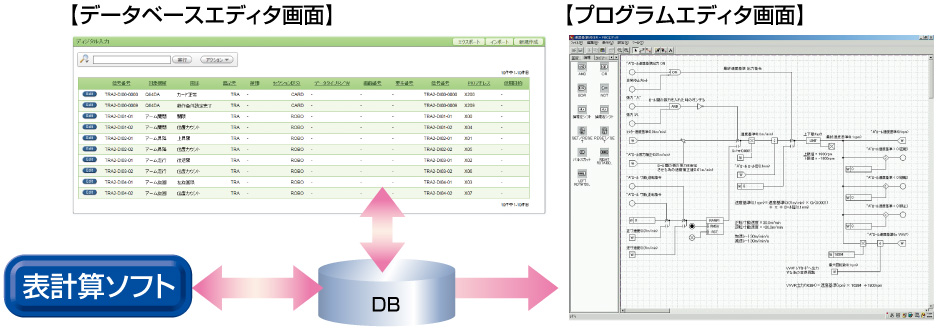

入出力DB機能
プロセス入出力情報をデータベースで一元管理しており、プログラムエディタで簡単に取り出し、入出力信号として割り付けることができます。また表計算ソフトと連携してインポート／エクスポートもできます。
動作環境
| 項目 | スペック |
|---|---|
| パソコン本体 | CPU：Core™ i5 3GHz以上、メモリ：8GB以上 |
| ハードディスク | 100GB以上 |
| ディスプレイ | 解像度 1280×1024ドット以上推奨 |
| 基本ソフトウェア | Windows® 7 Professional 32bit(日本語版） Windows® 10 Professional 64bit(日本語）バージョン1709以降 |
| 必要なMELSEC エンジニアリングソフトウェア |
GX Developer 8.95Z以上 GX Works2 1.540N以上 ※GX Works3には対応しておりません。 |
EZLogic は、三菱電機ソフトウエア株式会社の登録商標です。
MELSEC、EZSocket、GX Developer、GX Works は、三菱電機株式会社の登録商標です。
Microsoft、Windows は、米国 Microsoft Corporation の米国およびその他の国における商標または登録商標です。
Intel、Core は、Intel Corporation の米国およびその他の国における商標または登録商標です。
その他、記載の会社名および製品名は、各社の商標または登録商標です。
記載されている会社名および製品名などには、必ずしも商標表示（ ® 、 ™ ）を付記していません。
ダウンロード
カタログ
| 製品名 | 言語 | サイズ (MB) | 更新日 | リンク |
|---|---|---|---|---|
| EZLogicカタログ | 日本語 | 55.9 | 2022年11月 | ダウンロード |
