航空システム
SPACE RADAR®
ネットワーク型PSSR(受動型二次監視レーダー)システム
SPACE RADAR®
概 要
SPACE RADAR®
受動型二次監視レーダー（PSSR）は、空港等で利用されている二次監視レーダー（SSR）と同様に、航空機動態情報（位置情報ほか）を取得できるシステムです。
当社は、PSSRで計測・取得した源泉データをインターネットを介して集約し、Webベースで航空機動態情報を表示可能な「ネットワーク型PSSRシステム（SPACE RADAR®）」を開発しました。
特 長
SPACE RADAR®の特長
利用しやすい価格
PSSRを利用したシステム構築により、非常に安価にレーダーシステムを利用することが可能
わかりやすい表示
航空機の位置を地図上に具体的に表示することにより、誰でも直感的に状態を把握することが可能
いつでもどこでも利用可能
Webサービスとしてシステムを構築し、いつでもどこでもネットワークさえあれば手持ちのブラウザーで利用可能
リアルタイムに情報収集
PSSRでリアルタイムに収集した航空機の位置情報をWebサービスとして配信することにより、準リアルタイムに情報を利用可能
ほぼ全ての航空機が対象
ADS-B、Mode A/C/Sの情報を収集、即座に配信できるため、特殊用途を除く全ての航空機の情報を利用可能
システム構成
SPACE RADAR®の構成
受動型二次監視レーダー（PSSR）は電子航法研究所におけるユニークな研究成果のひとつです。（日本国特許：2991710, 3041278, 3277194）
現在、日本国内では50システム以上の二次監視レーダー（SSR）が航空路やターミナル空域を航行する航空機の監視に使用されています。PSSRはこれらのSSRを親局とし、自らは質問信号等の電波を一切発出することなく、その覆域内を航行する航空機の識別情報（mode-A）と飛行高度（mode-C）をSSRと同様に提供するシステムです。
図に示すPSSRプロセッサー（PRIUS-1）と二つのアンテナでSSRとほぼ同等の覆域で、航空機の運行状況を検知・測定することができます。（アンテナやPSSRプロセッサーの設置位置、受診信号レベルにより状況は異なる場合があります。）
空域監視においては、SSR mode-SやADS-B（Automatic Dependent Surveillance-Broadcast）の導入が進められていますが、小型機等全ての航空機が対応する従来型SSR mode-A/Cの重要性は、今後も変わるものではありません。

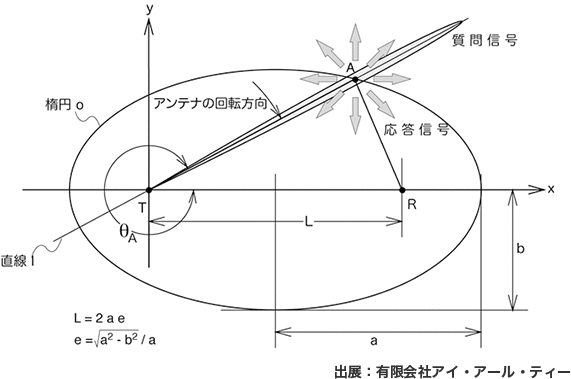

PSSRの測位原理（二次元）
- 図はPSSRの測位原理を二次元的に示したものです。
- 親局SSRの走査アンテナは点Tで一定の角速度で、一定の時間間隔で質問信号を発出しながら回転しています。
- 航空機は点Aで質問信号を受信し、PSSRは親局SSRの覆域内の点Rで航空機からの応答信号を受信します。
- PSSRは点Rにおいて親局SSRからの正対質問信号を受信することで、親局SSRの質問周期やパターン等のプロファイルを生成します。
- 親局SSRのプロファイルと航空機Aからの応答信号の受信時刻から、点Tと点Rの距離は一定のLなので、PSSRは航空機の存在する測位楕円を描くことができます。
- 親局SSRのプロファイルからθA（応答信号に対する質問信号をいつ発出したか）が分かるので、測位楕円と質問信号方向線の交点として航空機Aの位置を算出することができます。
事例紹介
SPACE RADAR®の運用事例
| 実績 | 概要 |
|---|---|
| 関東エリアにおける航跡計測 | 2013年から当社つくば事業部ビルに機器を設置、関東エリア広域の航跡を連続計測中、また東京国際空港で約3ヶ月にわたり、電波環境が厳しい環境下における稼働実証実験業務を実施 |
| 騒音把握基礎データ取得の航跡取得業務 | 国管理空港の騒音把握基礎データ取得のため、国内数ヵ所の空港に対し、各々１週間、2年間にわたり、屋外に機器を設置し連続データ取得を実施 |
| 大阪国際空港における航跡データ提供業務 | 関西エアポート株式会社へ、2017年8月1日より長期にわたる航跡データ提供業務（SPACE RADAR®サービス）を開始。大阪国際空港(伊丹空港)にて運用中。 |
| D-NET2システムとの連携 | 宇宙航空研究開発機構(JAXA)の研究テーマの一つであるD-NET2 (災害救難航空機統合運用システム)に対し、本システムが有する他システム連携機能を使用し、PSSR測位データを提供 |
